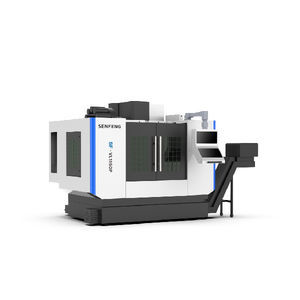

Обрабатывающий центр 3 оси SF-VL1160

вертикальныйBT 4024 инструмента

Описание продукта
SF-VL1160 — вертикальный обрабатывающий центр среднего класса, предназначенный для фрезерования, сверления, растачивания, развертывания, зенкования и нарезания резьбы за одну фиксацию заготовки. Подходит для многономенклатурного мелкосерийного производства сложных металлических деталей: корпусов, пластин, дисков, клапанов и оболочек.

Краткая информация

• Модель: SF-VL1160
• Область обработки: 1100×600×600 мм
• Макс. нагрузка: 800 кг

Технические характеристики
Размер стола: 1200×600 мм
Макс. нагрузка: 800 кг
Размер Т-образной прорези: 5-18-100 мм
Ход X (макс): 1100 мм
Ход Y (макс): 600 мм
Ход Z (макс): 600 мм
Расстояние от носка шпинделя до стола (макс): 720 мм
Расстояние от носка шпинделя до стола (мин): 120 мм
Расстояние от центра шпинделя до направляющей Z: 650 мм
Шпиндель (конус 7:24): BT40 φ150
Диапазон скоростей: до 8000 об/мин
Мощность шпиндельного двигателя: 11 kW
Быстрая подача X/Y/Z: 24 / 24 / 18 м/мин
Скорость подачи: 1–10000 мм/мин
Тип магазина инструментов: дисковый
Вместимость магазина: 24 инструмента
Время смены инструмента: 2,5 с
Стандарт контроля точности: JIS B6336-4:2000 / GB/T18400.4-2010
Точность позиционирования X/Y/Z: 0,008 мм
Повторяемость позиционирования X/Y/Z: 0,005 мм
Габариты (Д×Ш×В): 3100×2500×2800 мм
Брутто масса: 6500 кг

Преимущества

• Полное защитное ограждение для безопасности оператора и удобства обслуживания
• Быстрая и эффективная автоматическая выемка стружки
• Высокая точность позиционирования при низком износе
• Стабильная и точная станина, обеспечиваемая отработанным технологическим процессом

Отрасли применения
Применим в автомобилестроении, мотопроме, строительной технике, авиа‑ и космической промышленности, оборонной отрасли, производстве пресс‑форм и прецизионной обработке.

Характеристики / технические спецификации

• Модель: SF-VL1160
• Область обработки (X×Y×Z): 1100×600×600 мм
• Размер стола: 1200×600 мм
• Макс. нагрузка на стол: 800 кг
• Конус шпинделя: BT40
• Скорость шпинделя: до 8000 об/мин
• Шпиндельный мотор: 11 kW
• Инструментальный магазин: дисковый, вместимость 24 инструмента
• Быстрый ход X/Y/Z: 24 / 24 / 18 м/мин
• Диапазон подачи: 1–10000 мм/мин
• Точность позиционирования: 0,008 мм; повторяемость: 0,005 мм
• Габариты машины (Д×Ш×В): 3100×2500×2800 мм
• Брутто масса: 6500 кг
