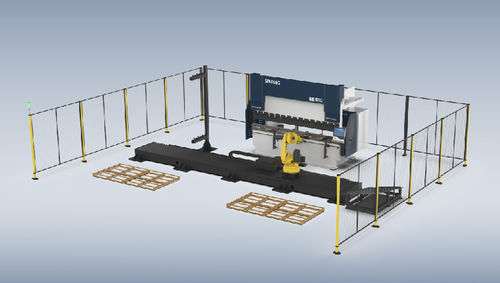

Электрогидравлический листогибочный пресс BDE 10032

ЧПУ6 осейроботизированный

Обзор продукта
BDE10032 — это ЧПУ-пресс для гибки с роботизированной подачей, разработанный для непрерывного серийного производства. Он интегрирует промышленного робота в качестве основной исполнительной единицы для автоматизации загрузки, позиционирования, поворота и передачи листового металла, минимизируя ручное вмешательство и обеспечивая стабильное качество деталей при длительной работе.

Функции робота
Промышленный робот выполняет загрузку/разгрузку листов, корректировку положения в реальном времени и поворот заготовок. Встроенные алгоритмы слежения по траектории обеспечивают быструю совместную работу с гибочным прессом.

• Макс. рабочий радиус: 2565 мм
• Макс. грузоподъёмность: 80 кг
• Степени свободы (DOF): 6

Точность гиба и компенсация
Система компенсации прогиба приводит в действие многоступенчатые клиновые блоки после расчёта необходимых коррекций блоком управления, компенсируя искривление или деформацию балок и минимизируя разброс между гибами.

• Механическая компенсация
• Многоступенчатые клиновые блоки
• Несколько точек компенсации
• Минимальная зона мёртвой компенсации

Гидравлическая и приводная система
Высокопроизводительная электро-гидравлическая система обеспечивает точное и оперативное управление циклами гибки.

• Немецкая гидросистема REXROTH для точного управления в замкнутом контуре
• Высокочастотный отклик 12 мс для простого ввода в эксплуатацию
• Компактная, лёгкая конструкция с быстрым динамическим откликом
• Бесступенчатая регулировка мощности; поддерживает частые пуски и остановы

Система управления
Продвинутое ЧПУ с графическим интерфейсом и автоматическими функциями для безопасного и эффективного программирования.

• ЧПУ-система DELEM с 10,1-дюймовым TFT сенсорным экраном
• 2D графическое программирование
• Пятиосевая кинематика для высокой точности гибки
• Автоматический расчёт давления гибки и обнаружение возможных столкновений

Дополнительные замечания
Интегрированный робот обеспечивает механизацию загрузки/разгрузки и обработку листов для повышения производительности и повторяемости в серийном производстве.

Технические характеристики / Данные

• Модель: BDE 10032
• Максимальная сила гибки: 1000 кН
• Длина гибки (A): 3200 мм
• Ширина расположения боковых стоек (B): 2600 мм
• Глубина горла (E): 400 мм
• Макс. ход цилиндра: 200 мм
• Расстояние между столом и верхней балкой (D): 480 мм
• Скорость: Опускание: 180 мм/с; Рабочая скорость: 0–10 мм/с; Возврат: 160 мм/с
• Мощность главного двигателя: 7,5 кВт
• Габариты (Д×Ш×В): 3700 × 1505 × 2630 мм
• Вес: 7600 кг
• Толщина гиба (примечание: рассчитано для длины гиба 3000 мм): ≤ 3,5 мм углеродистая сталь; ≤ 2,5 мм нержавеющая сталь; ≤ 5 мм алюминий
