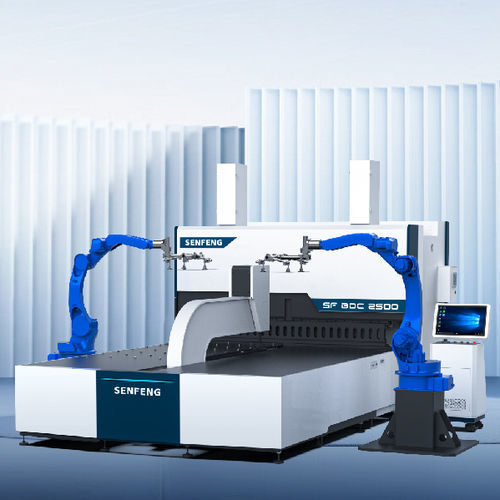

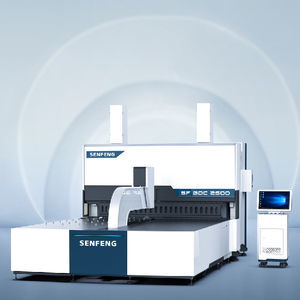

Гибочная машина ЧПУ BDC-2500

автоматическаядля бойлероввысокоскоростная

Обзор
BDC-2500 — автоматический станок для гибки панелей, оснащённый шестиаосными роботами для push-down загрузки, гибки и выгрузки. Система управляется CNC с протоколом EtherCAT и графическим программированием, что обеспечивает интеграцию в автоматизированные линии обработки панелей.

Ключевые преимущества

• Шестиаосный робот выполняет загрузку, гибку и выгрузку для полностью автоматизированных циклов.
• Непрерывное одноэтапное производство с минимальным ручным вмешательством.
• Высокая производительность цикла для массового и гибкого производства (пример самой быстрой гибки: 0,2 с/гибка; типично 0,5 с/цикл в зависимости от операции).
• Поддерживает сложные формы: прямые, острые, тупые углы, дуги, отгибы, мёртвые кромки, U-образные и замкнутые типы; поддержка вверх/вниз и выравнивающей гибки.
• Универсальные закалённые гибочные инструменты (штамп/легированная инструментальная сталь, кована, закалена) для длительного срока службы и износостойкости.
• Разработан для интеграции с другими машинами обработки панелей для формирования автоматических сборочных линий.

Особенности

• Безмарочное гибка для предотвращения видимых следов на деталях.
• Широкий диапазон гибки, включая замкнутые типы, отгибы и мёртвые кромки.
• Роботизированные последовательности для автоматической загрузки, гибки и выгрузки в течение всего производственного цикла.
• Подходит для многосерийного и крупносерийного непрерывного производства.
• Высококлассная CNC на базе Linux с HD-дисплеем, протокол EtherCAT, графическое визуальное программирование и множество встроенных процедур гибки.

Технические параметры (кратко)
Модель: BDC-1500 | BDC-2000 | BDC-2500
Макс. длина гибки: 1500 mm | 2000 mm | 2500 mm
Макс. высота гибки: 200 mm (опция 300 mm)
Толщина и способность к гибке (стандартные инструменты): Сталь (UTS 410 N/mm2): до 2,0 mm; Нержавеющая сталь (UTS 660 N/mm2): до 1,5 mm; Алюминий (UTS 265 N/mm2): до 2,5 mm
Мин. толщина: 0,35 mm
Давление газа: 0,6 MPa
Управляющие оси: 13
Самая быстрая скорость гибки: 0,2 s/гибка (зависит от операции)
Потребление воздуха: 20 NL/min
Габариты (Д×Ш×В): BDC-1500: 4400×2000×3050 mm; BDC-2000: 5000×2540×3200 mm; BDC-2500: 5600×3000×3250 mm
Вес: BDC-1500: 13000 kg; BDC-2000: 17000 kg; BDC-2500: 22000 kg
Поддержка подачи выемчатых панелей: Да
Робот: 6 осей; повторная позиционировочная точность ±0,08 mm; зона покрытия 1730 mm; макс. нагрузка 20 kg; вес робота 285 kg

Применение и интеграция
Предназначен для автоматизированных линий гибки листового металла, где роботы выполняют подачу, гибку и выгрузку. Подходит производителям, требующим непрерывных, высокопроизводительных и гибких операций гибки. Может быть связана с другими машинами обработки панелей для формирования полной автоматической сборочной линии.

Технические характеристики

• Модель: BDC-2500 (также доступны: BDC-1500, BDC-2000)
• Макс. длина гибки: 2500 mm
• Макс. высота гибки: 200 mm (опция 300 mm)
• Возможности по материалам (стандартные инструменты): Сталь (UTS 410 N/mm2) ≤ 2,0 mm; Нержавеющая сталь (UTS 660 N/mm2) ≤ 1,5 mm; Алюминий (UTS 265 N/mm2) ≤ 2,5 mm
• Мин. толщина: 0,35 mm
• Требуемое газовое давление: 0,6 MPa
• Управляющие оси: 13
• Самая быстрая скорость гибки: 0,2 s/гибка
• Потребление воздуха: 20 NL/min
• Робот: 6 осей, повторная точность ±0,08 mm, покрытие 1730 mm, макс. нагрузка 20 kg
• Габариты (Д×Ш×В): 5600×3000×3250 mm (BDC-2500)
• Вес: 22000 kg (BDC-2500)
• Поддерживает подачу выемчатых панелей
• Универсальные закалённые гибочные инструменты, рассчитанные на длительный срок службы (расчётный ресурс >1 000 000 гибок)
