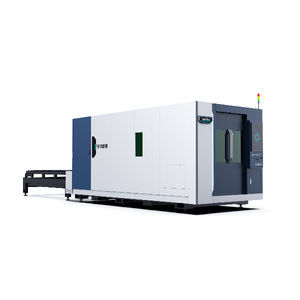

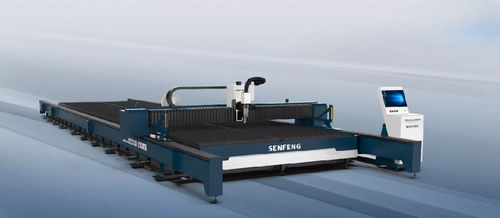

Лазерный станок для резки SF series

для сталидля листадля пластин

Обзор продукта
Волоконно-лазерная машина для фасочной резки металлических плит обеспечивает фаску в плоскости до 45°, превосходя традиционные прямые срезы 0°. Машина выполняет V-, X-, Y- и другие типы фасок за один проход, сочетая резку и формирование для получения деталей с высокой размерной точностью и отличным качеством поверхности, повышая производительность и экономя материал.

Основные характеристики

• Высокомощная режущая головка, импортированная из Германии, обеспечивает фаску в плоскости до 45°.
• Формирование V-, X-, Y- и других фасок за один проход (без дополнительного фрезерования).
• Высокая размерная точность и отличная поверхность резаных деталей.
• Мощность лазера выбирается от 6 кВт до 60 кВт; стабильная толщина реза >20 мм и предельная толщина реза >70 мм (зависит от материала и конфигурации).
• Опциональный сверхкрупный формат: ширина обработки до 4000 мм; длина конфигурируется по требованиям заказчика.
• Стандартная защитная световая занавесь, немедленно останавливающая машину при приближении оператора к лучу, обеспечивает безопасность персонала.
• 360° закрытая циркуляционная вытяжка (зональная удаление пыли) для защиты операторов и оптических компонентов и продления срока службы.
• Типичные области применения: строительная техника, судостроение, мачты/стальные конструкции и другие применения для толстолистовых фасок.
• Доступные модели: SF12030TX, SF14040TX, SF24040TX, SF30040TX.

Технические параметры
Модель | SF12030TX | SF14040TX | SF24040TX | SF30040TX
Рабочая зона (mm) | 12000*3000 | 14000*4000 | 24000*4000 | 30000*4000
Мощность лазера (kW) | 6~60 | 6~60 | 6~60 | 6~60
Точность позиционирования по осям X/Y (mm) | ±0.1/10000 | ±0.1/10000 | ±0.1/10000 | ±0.1/10000
Повторяемая точность позиционирования X/Y (mm) | ±0.05 | ±0.05 | ±0.05 | ±0.05
Максимальная скорость (m/min) | 80 | 80 | 80 | 80
Общий вес (kg) | 14000 | 21900 | 37500 | 47000
Габаритные размеры (L*W*H, mm) | 15449*4609*1975 | 17940*5609*1975 | 29861*5609*1975 | 36956*5609*1975
