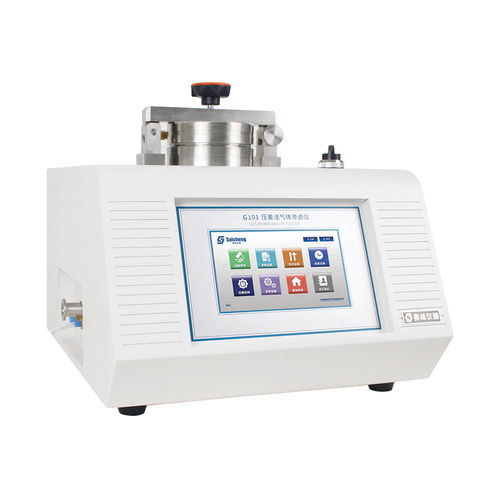

Газопроницаемый тестер G101

для пленкидля упаковкидля бумаги

Прибор для определения газопроницаемости G101 работает по методу дифференциального давления и предназначен для профессионального определения коэффициента проницаемости и проницаемости пластиковых пленок, композитных пленок, высокобарьерных материалов, листовых материалов и металлической фольги.

Характеристики прибора

• 7-дюймовый цветной сенсорный экран с графическим интерфейсом пользователя (GUI).
• За одну операцию можно определить скорость прохождения газа, коэффициент растворимости, коэффициент диффузии и коэффициент проницаемости образца.
• Высокоточные датчики давления обеспечивают высокую точность и повторяемость измерений.
• Прибор имеет три режима испытаний: пропорциональный, временной и режим интеллектуальной оценки.
• Диапазон испытаний может быть расширен для удовлетворения требований испытаний с высокой пропускной способностью.
• Пневматические зажимы для образцов предотвращают их проскальзывание и обеспечивают точность данных испытаний.
• Прибор использует высокоточные датчики и может проводить испытания различных газов, включая кислород, углекислый газ, азот, воздух, гелий, а также опасные горючие газы (опция), такие как водород и метан.
• Высокоточная система регулирования температуры (опция) позволяет точно регулировать температуру от температуры окружающей среды до 95 °C с точностью ±0,1 °C.
• Эталонная пленка для быстрой калибровки обеспечивает точность и универсальность результатов испытаний (опция).
• Прибор оснащен новейшим операционным программным обеспечением компании SAICHENG, отличающимся удобным интерфейсом, интеллектуальной обработкой данных, строгой системой управления пользователями, безопасным хранением данных, функцией электронной подписи и т. д.
• Оснащен микропринтером и стандартным интерфейсом USB.

Принцип испытания
Предварительно подготовленный образец устанавливается в ячейку для диффузии газа, образуя герметичный барьер между двумя камерами. Сначала производится вакуумирование камеры с более низким давлением, а затем — всей ячейки. Затем в вакуумированную камеру с более высоким давлением подается газ, создавая постоянную разницу давлений между двумя камерами. Газ проникает через образец со стороны более высокого давления к стороне более низкого давления. Путем контроля изменений давления в нижней камере можно определить газопроницаемость и другие барьерные свойства образца.

Стандарты испытаний
Приборы для определения газопроницаемости серии G соответствуют многим национальным и международным стандартам:
ISO 15105-1, ISO 2556, ASTM D1434, JIS K7126-1, GB/T 1038-2000, YBB 00082003

Области применения
Данный прибор предназначен для определения газопроницаемости:
Основные области применения
Пленки
В том числе пластиковые пленки, бумажно-пластиковые композитные пленки, соэкструдированные пленки, алюминизированные пленки, алюминиевая фольга, композитные пленки на основе алюминиевой фольги, композитные пленки из стекловолокна и алюминиевой фольги и многие другие.

Листовые материалы
В том числе листы из ПП, ПВХ и ПВДЦ, металлическая фольга, резиновые прокладки, кремниевые пластины и другие листовые материалы.

Расширенные области применения
Опасные газы
Испытание газопроницаемости горючих и взрывоопасных газов, таких как CH₄, H₂, и т. д.

Технические характеристики
Характеристики (испытание пленки)

• Диапазон испытаний: 0,05 ~ 50 000 см³/м²·24 ч·0,1 МПа (стандартный объем); не менее 600 000 см³/м²·24 ч·0,1 МПа (расширенный объем)
• Количество образцов: 1
• Разрешение вакуума: 0,05 Па
• Степень вакуума в испытательной камере:
• Диапазон температур: от температуры окружающей среды до 95 °C (опция); от 5 до 95 °C (опция)
• Точность поддержания температуры: ±0,1 °C
• Размер образца: Φ95 мм
• Площадь испытания: 33,18 см²
• Испытательный газ: O₂, N₂, CO₂ и др. (не входит в комплект поставки)
• Испытательное давление: 0,1 МПа ~ 0,15 МПа
• Размер порта: трубка из полиуретана Ф6 мм
• Габариты прибора: 400 мм (Ш) × 450 мм (Г) × 420 мм (В)
• Источник питания: переменный ток 100–240 В, 50/60 Гц (может быть изменено в соответствии с местными требованиями)
• Вес нетто: 30 кг

Комплектация
Стандартная комплектация: прибор, профессиональное программное обеспечение, кабель связи 485, микропринтер, резак для проб, пробоотборник для фильтровальной бумаги, вакуумная смазка, вакуумный насос, фильтровальная бумага для быстрого количественного анализа

Дополнительные компоненты: компьютер, эталонная пленка, масло для вакуумного насоса, редуктор давления кислорода, устройство регулирования температуры водяной бани (с функцией охлаждения), устройство регулирования температуры

Примечание: 1. Порт подачи газа прибора представляет собой полиуретановый шланг диаметром Φ6 мм;
2. Заказчикам необходимо самостоятельно обеспечить подачу газа.

Обратите внимание: компания Jinan Saicheng постоянно стремится к инновациям и улучшению характеристик и функциональности своей продукции. В связи с этим технические характеристики могут изменяться без предварительного уведомления. Компания Jinan Saicheng оставляет за собой право на окончательное толкование и внесение изменений.
