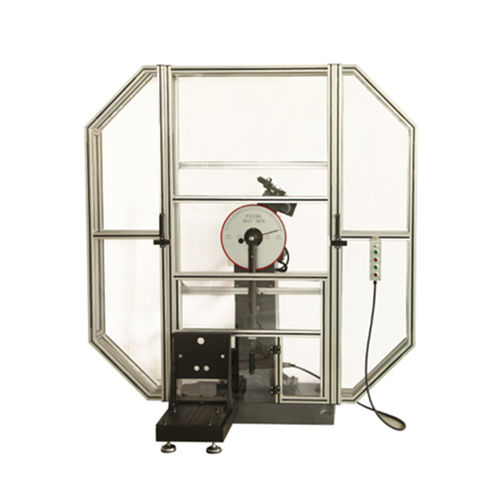

Испытательная машина ударного воздействия TB-500

с управлением от компьютерадля материалов

Специальный ударный тестер использует электрические приборы для управления автоматическим качанием, ударом и размещением, который прост в эксплуатации и имеет высокую эффективность работы. После пробивания образца оставшаяся энергия используется для автоматического поднятия маятника и подготовки к следующему испытанию на удар. Регулируемая опорная база для устройства слабого соединения стенки башмака контактного токоприемника: Высота установки и центр удара углеродного ползуна могут быть отрегулированы в соответствии с размером стенки башмака контактного токоприемника. Данная машина соответствует национальному стандарту TB/T 1842.3-2002 "Электровозный пантограф скользящей пластины часть 3 углеродный скат" и TJ/CL 328-2014 "EMU углеродный скат промежуточные технические условия" 6.12 Автоматическое опускание лука датчик устройства удара характеристики требования. Основные технические параметры 1. Энергия удара: 500 Дж 2. Диапазон шкалы и значение деления Диапазон энергии: 0-500Дж Значение деления на ячейку: 5J 3. Значение силы маятника (постоянная удара): 0-500Дж M=267.9492Н.м 4. Угол предварительного подъема маятника: 150° 5. Расстояние от центра вращения вала маятника до точки удара (центр образца): 800 мм 6.Скорость удара: 5,4 м/с 7. Размер поверхности ударного молотка: 100x50 мм (плоский молоток) 8. Вес испытательной машины нетто: 550 кг 9. Габариты испытательной машины: (2200x1200x1400) мм 10. Электропитание: трехфазная четырехпроводная система 50Гц, 380В
