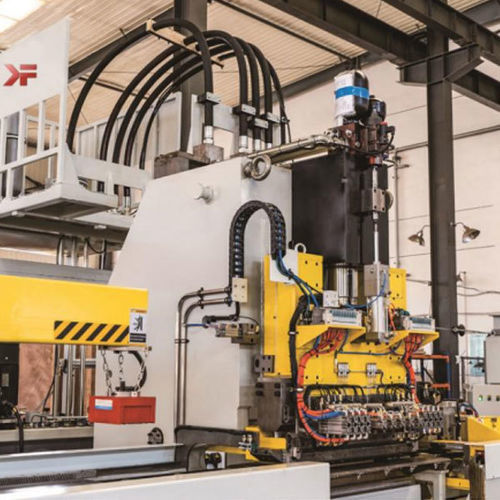

Пробивной пресс ЧПУ

гидравлическийс сервоприводомдля металла

Краткое описание

• Специальная конструкция для изготовления U‑балок для грузовиков, с использованием немецкой гидравлики H+L.
• Плавающие зажимы для подачи листа; малая мертвая зона инструмента и простая разборка; имеется функция точечного вырубания.
• Пуансонный блок и важные передающие элементы оснащены автоматической централизованной смазкой. Система автоматического программирования генерирует программы обработки для простой эксплуатации и полного функционала.
• При вырубке применяется двухканальная обработка для высокой производительности.
• Функция автоматического обнаружения бракованных отверстий и поломки инструмента.
• Обеспечена удобная эксплуатация и обслуживание.
• Устройство удаления обрезков снижает трудоёмкость операторов; полноценная система сигнализации обеспечивает целостность машины и безопасность персонала.

Основные компоненты и особенности

• ЧПУ‑система Beckhoff и сервоприводы Rexroth с полноэкранным сенсорным интерфейсом.
• Датчики Balluff (Германия).
• Немецкая гидросистема H+L.
• Высокоточные линейные направляющие и шарико‑винтовые передачи.

Основные технические характеристики
1 — Описание: Номинальная сила — Ед.: KN — Параметр: 1000, 1000, 2000, 1000, 1000
2 — Описание: Макс. толщина листа — Ед.: mm — Параметр: 12,7
3 — Описание: Макс. размер листа — Длина балки — Ед.: mm — Параметр: 13500
4 — Описание: Макс. размер листа — Внешняя ширина — Ед.: mm — Параметр: 365
5 — Описание: Макс. размер листа — Высота полки (фланца) — Ед.: mm — Параметр: 110
6 — Описание: Макс. диаметр одного пробивания — Ед.: mm — Параметр: φ 60
7 — Описание: Количество инструментов — Ед.: набор — Параметр: 18, 18, 9, 10, 10
8 — Описание: Производительность пробивки — Ед.: s/отв. — Параметр: 0,85
9 — Описание: Количество зажимов — Ед.: шт. — Параметр: 3
10 — Описание: Допуск по X — Ед.: mm — Параметр: ≤±0,3 (расстояние между отверстиями ≤ 400); ≤±0,5 (расстояние между отверстиями ≤ 13500)
11 — Описание: Допуск по Y — Ед.: mm — Параметр: ≤±0,3
12 — Описание: Допуск отверстия стенки к боковой стороне — Ед.: mm — Параметр: ≤±0,5
13 — Описание: Допуск отверстия фланца к боковой стороне — Ед.: mm — Параметр: ≤±0,5
14 — Описание: Допуск отверстия до переднего края балки — Ед.: mm — Параметр: ≤±0,5

Технические характеристики / спецификации

• Номинальная сила: 1000 / 1000 / 2000 / 1000 / 1000 KN (варианты)
• Макс. толщина листа: 12,7 mm
• Макс. длина балки: 13500 mm
• Внешняя ширина: 365 mm
• Высота фланца: 110 mm
• Макс. диаметр одного пробивания: φ 60 mm
• Количество инструментов: варианты 18 / 18 / 9 / 10 / 10 наборов
• Производительность пробивки: 0,85 s/отв.
• Количество зажимов: 3 шт.
• Допуск по X: ≤±0,3 mm (расстояние между отверстиями ≤400); ≤±0,5 mm (расстояние между отверстиями ≤13500)
• Допуск по Y: ≤±0,3 mm
• Допуск отверстия стенки к боковой стороне: ≤±0,5 mm
• Допуск отверстия фланца к боковой стороне: ≤±0,5 mm
• Допуск отверстия до переднего края балки: ≤±0,5 mm
