Обобщение

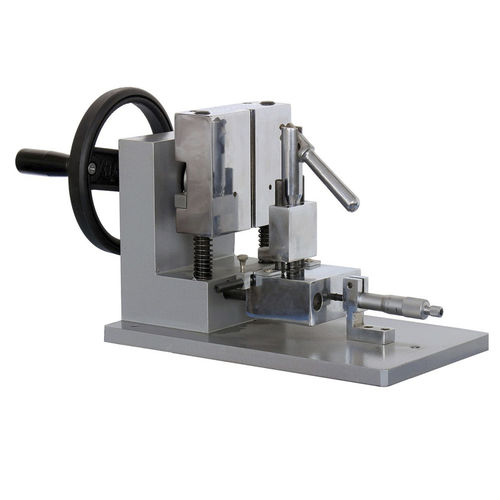

Машина для изготовления образцов QK-20 предназначена для изготовления образцов для машин ударных испытаний Шарпи и Изода, имеет простую конструкцию и стабильные возможности. Это своего рода полностью ручной механизм управления и необходимое оборудование для изготовления образцов.
Технические характеристики
1. Форма и размер фрезы :
Тип A :45º±1º R0.25±0.05
Тип B :45º±1º R1±0.05
Тип C : 45º±1º R0.1±0.05
2. Макс. расстояние перемещения фрезы :20 мм
3. Размеры: Д×Ш×Г =460×250×240 (мм)
Теория
Машина имеет шатунно-шатунную конструкцию. Она может преобразовывать силу привода от маховика (1) в линейное движение вертикального блока скольжения. Таким образом, она может завершить резку образцов.
---
