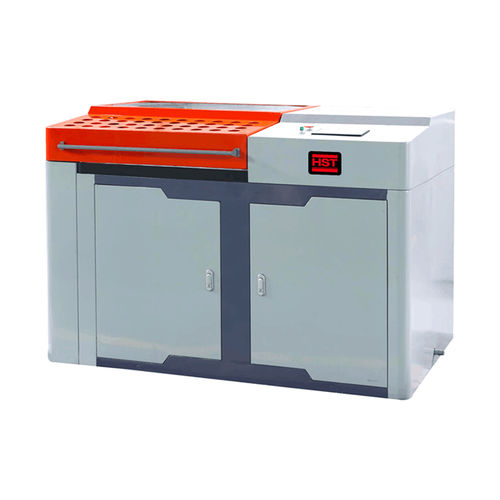

Испытательная машина изгиба HST-BTG60

механизированнаядля стержня и трубы

Испытательный станок для изгиба стальных труб для сварки (жидкости низкого давления)-это специальное оборудование для испытаний на изгиб плоских металлических стальных труб. Стандарт: ISO 8491:1998 Металлические материалы. Трубка (полная сечение). Испытание на изгиб. ISO 5173:2023 Разрушительные испытания на сварные швы в металлических материалах. Испытание на изгиб Методы испытаний и определения для механического испытания стальных изделий ASTM A370-22 Основные технические параметры: Диапазон номинального диаметра изогнутой стальной трубы (DN) DN6 (Φ10,2), DN8 (Φ13,5), DN10 (Φ17,2), DN15 (Φ21,3), DN20 (Φ26,9), DN25 (Φ33,7), DN32 (Φ42,4), DN40 (Φ48,3), DN50 (Φ60,3) угол изгиба стальной трубы 0°-90° свободные настройки (доступны настройки на заказ 0°-180°) скорость работы ролика ≤1,4 об/мин Точность управления углом изгиба ± 1,5° Оборудование изгибаемой рукавы для стальных труб радиусом R (диаметр 6 раз) Φ21,3 мм × 6 ≈ 127,8 мм; Φ26,9 мм × 6 ≈ 161,4 мм; Φ33,7 мм × 6 ≈ 202,2 мм Φ42,4 мм × 6 ≈ 254,4 мм; Φ48,3 мм × 6 ≈ 289,8 мм; Φ60,3 мм × 6 ≈ 361,8 мм Необходимо: Φ10,2 мм × 6 ≈ 61,2 мм; Φ13,5 мм × 6 ≈ 81 мм; Φ17,2 мм × 6 ≈ 103,2 мм; радиус колеса R5, R6.8, R8.6, R10.7, R13.5, R16.9, R21, R24.2, R30.2 Методы контроля испытаний 1. Ручное управление: испытание на изгиб образца вручную контролируется, угол изгиба вручную контролируется во время процесса изгиба; 2. Автоматическое управление: испытание на изгиб автоматически управляется оборудованием, угол изгиба может быть установлен, угол время от времени отображается во время процесса изгиба, и он автоматически останавливается, когда угол изгиба достигает установленного угла. мощность двигателя 1,5 кВт
