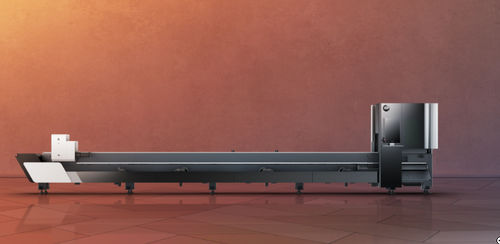

Станок для резки волоконный лазер SK

для металладля трубс программным обеспечением для параметрирования

Краткое описание
Bodor SK — волоконный лазерный станок для резки труб, разработанный для автоматизированной высокопроизводительной обработки труб и профилей. Оснащён двумя независимыми патронами, высокой ускоряемостью осей и большой скоростью вращения патрона для минимизации отходов и повышения производительности.

Основные характеристики производительности

• Максимальная тестируемая ускорение: 2,7G для быстрого движения осей и сокращения времени цикла.
• Максимальная скорость вращения патрона: до 260 об/мин для поддержания высокой скорости резки и позиционирования.
• Скорость холостого перемещения Z-оси лазерной головы (алгоритм обновлён): 60 m/min, ≈25% быстрее предыдущего поколения.

Ключевые преимущества

• Два независимых патрона спереди и сзади позволяют переднему патрону выдвигаться и заднему патрону проходить через передний, что обеспечивает минимальный остаток (примерно ≈40 мм в зависимости от процесса).
• Параллельная подача и резка с автоматическим загрузчиком — сверхбыстрый цикл загрузки ≈8 с для оптимизации тактового времени.
• Стабильный зажим длинных заготовок посредством переднего и заднего зажима повышает качество деталей и повторяемость позиционирования.
• AI-интеллектуальное вложение (nesting) и функция 3‑шагового автоматического построения чертежа сокращают ручную подготовку и оптимизируют использование материала (примерно +30% эффективности).
• Улучшение позиционирования/круглости: сообщается >20% по сравнению с предыдущим поколением.

Структурные и механические особенности

• Каркас «Sky Bow»: трёхмерная треугольная передача для балансировки моментов и оптимального распределения нагрузки на направляющие.
• Патрон из высокопрочного сплава с каленыеми губками для повышения точности позиционирования и износостойкости.
• Полностью герметичная внутренняя защита от пыли для предотвращения заклинивания роликов и увеличения срока службы.
• Передний патрон может выезжать за лазерную голову для выполнения реза с двойным зажимом на длинных заготовках.

Автоматизация и рабочие процессы

• Автоматическая загрузка позволяет параллельно загружать и резать (пример: сверхбыстрая загрузка ≈8 с при продолжении резки).
• 3‑шаговая автогенерация чертежей: выбрать тип трубы → сгенерировать 3D по параметрам → однонажатная обработка для повторяющихся деталей.
• AI‑недвичное вложение оптимизирует раскладку и пути резки, увеличивая эффективность и снижая расход материала (пример: годовая экономия более 1000 труб в комплексных сценариях).

Опциональные возможности

• Следящая поддержка в двух зонах (опция): ролики в зоне загрузки, глубокие U‑образные бионические ролики, следящая плита в зоне выгрузки — полностью сервоуправляемая поддержка для равномерной точности по длине трубы.
• Zero‑Tail обработка (опция) для достижения практически нулевого остатка при оптимальном раскрое.
• Скосная (фасочная) резка (опция) с конструкцией нулевого маятникового хода для уменьшения качания головки и получения сварочных стыков без зазора за один проход.

Гарантия и валидация
Доступны стандартные программы поддержки Bodor и опции расширенной гарантии (например, упоминаемая 5‑летняя гарантия). Данные о производительности взяты из лабораторных и сравнительных тестов; реальные результаты зависят от материала, конфигурации и условий эксплуатации.

Технические спецификации

• Серия / модель: SK Series (Bodor SK)
• Максимальное ускорение (тест): 2,7G
• Максимальная скорость вращения патрона: до 260 об/мин
• Скорость холостого хода Z-оси лазерной головы: 60 m/min (обновление алгоритма)
• Автоматическая подача: сверхбыстрый цикл загрузки ≈8 с (зона загрузки параллельна резке)
• Производительность при резке малого круга (пример): до ≈500 шт/мин (лабораторные данные)
• Улучшение позиционирования/круглости: >20% vs предыдущее поколение (по отчётам)
• Опции: двойная зона следования, Zero‑Tail, фасочная резка, автоматические модули подачи
