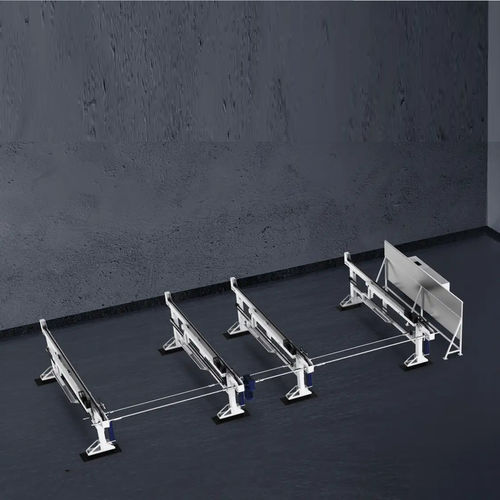

Полуавтоматическая система загрузки M-Loader series

Описание
M-Loader — вспомогательное устройство для подачи материала, разработанное для интеграции с машинами серии M (модели M2, M3, M5). Автоматизирует подачу круглых, квадратных и прямоугольных труб, швеллеров и балок для линий резки или систем погрузки/разгрузки.

Ключевые преимущества

• Меньшая занимаемая площадь: размер модуля уменьшен примерно на 30% по сравнению с предыдущим поколением, что экономит место в цеху.
• Умные сигналы и дозагрузка в середине цикла: оповещения о нехватке материала и возможность дозагрузки во время цикла обеспечивают непрерывную работу.
• Высокая грузоподъёмность: максимальная нагрузка роботизированной руки 1,2 т; максимальная ёмкость хранения зависит от конфигурации (на странице указаны примеры 1 800 кг и до 4,8 т).
• Низкий уровень отказов: привод на двух цепях обеспечивает стабильную работу и снижает частоту отказов.
• Широкий диапазон поддерживаемых размеров труб: поддержка круглых Ø25–Ø340 мм и квадратных □25–□340 мм (фактический диапазон зависит от модели/конфигурации).
• Высокий процент успешной загрузки: производитель указывает до 100% успешной загрузки при корректной конфигурации.

Совместимые модели и варианты

• Варианты M-Loader: M-Loader2-65, M-Loader3-65, M-Loader3-92, M-Loader3-120, M-Loader5-120.
• Примеры совместимых станков: M2-65-35, M2-65-65 и другие машины серии M.

Технические характеристики

• Совместимые модели: M2-65-35, M2-65-65 (и перечисленные варианты M-Loader).
• Количество станций: 6 станций для труб Φ > 90 мм; 11 станций для труб Φ <= 90 мм (в зависимости от модели).
• Типы загружаемых профилей: круглые, квадратные, прямоугольные трубы; швеллеры; I-образные балки.
• Диапазоны размеров труб: на странице приведены примеры: круглые Φ20–Φ220 мм и Φ25–Φ340 мм; квадратные □20–□220 мм и □25–□340 мм — точный диапазон зависит от выбранной модели/конфигурации.
• Прямоугольные трубы: сторона ≥ 20 мм (ограничения зависят от модели).
• Швеллер / I-beams: channel 5#–14# (15#–22# опция Open Chuck); I-beams 10#–14# (15#–22# опция).
• Макс. вес трубы при захвате: 300 кг.
• Макс. ёмкость хранения: примеры на странице 1 800 кг; в других разделах указано до 4,8 т в зависимости от конфигурации системы.
• Макс. нагрузка на роботизированную руку: 1,2 т.
• Привод: двухцепной привод для снижения отказов; поддержка дозагрузки и сигнализации при нехватке материала.

Примечания
Вся информация о продукте на сайте представлена для справки; конкретные параметры и поддерживаемые диапазоны зависят от точной версии M-Loader и интеграции с машиной и должны подтверждаться в документации на реальный продукт.
