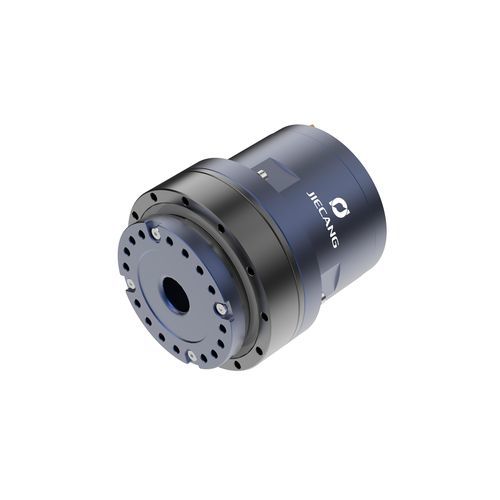

Модуль вращения для роботов JCRM80

электрический

Обзор
Ротационный модуль JCRM80 от JIECANG — компактный поворотный привод, разработанный для точного позиционирования с высокой плотностью крутящего момента при небольшом занимаемом объеме. Обеспечивает номинальный и пиковый моменты для требовательных задач индексирования и позиционирования. Доступен в исполнениях 24 VDC или 48 VDC и оснащён фрикционным тормозом для удержания положения.

Иллюстрации / Изображения

• Доступны основные изображения продукта и дополнительные виды, показывающие внешний вид модуля и монтажные поверхности.

Module information (as presented on the page)

• Краткая информация о продукте (верх страницы): Номинальный момент: 30 Nm; Пиковый момент: 70 Nm; Вес: 1,3 кг.
• Значения из детализированной таблицы (параметры модуля): Номинальное напряжение: 24 / 48 VDC; Тормоз: фрикционный тип; Пиковый момент: 70 Nm; Передаточное отношение: 100; Момент максимально допустимый мгновенный: 140 Nm; Наружный диаметр: 80 mm; Номинальный момент: 31 Nm; Длина: 86 mm; Номинальный ток: 9 / 4,5 A; Вес: 1,3 кг; Номинальная скорость: 32 rpm; Диаметр отверстия для проводки: 14 mm; Мощность модуля: 103 W; Точность позиционирования (выходная сторона) — Повторяемость: ±10 arc-sec; Абсолютная точность: ±25 arc-sec.

Примечания к значениям

• На странице в краткой информации указано Номинальный момент = 30 Nm, а в детализированной таблице параметров указан Номинальный момент = 31 Nm; оба значения приведены здесь точно так, как они отображаются на странице.

Технические характеристики

• Модель: JCRM80
• Номинальное напряжение (VDC): 24 / 48
• Тормоз: фрикционный тип
• Номинальный момент: 30 Nm (краткая информация) / 31 Nm (детализированная таблица)
• Пиковый момент (Nm): 70
• Момент максимально допустимый мгновенный (Nm): 140
• Передаточное отношение: 100
• Наружный диаметр (mm): 80
• Длина (mm): 86
• Номинальный ток (A): 9 / 4,5
• Вес (kg): 1,3
• Номинальная скорость (rpm): 32
• Диаметр отверстия для проводки (mm): 14
• Мощность модуля (W): 103
• Точность позиционирования (выходная сторона): Повторяемость ±10 arc-sec; Абсолютная точность ±25 arc-sec
