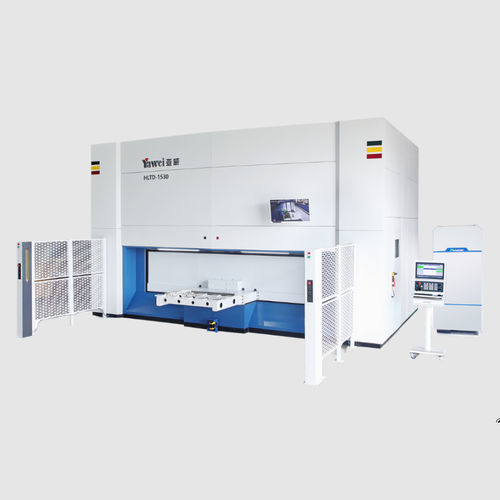

Станок для резки лазер 3D YDAC

для металладля листадля металлической обшивки

Описание продукта
3D пятиосная лазерная машина для резки, созданная для обработки трехмерных металлических заготовок, в первую очередь для сверления отверстий и подрезки кромок деталей горячей гибки.
Стабильность: высокопрочная консольная конструкция с тросовой растяжкой обеспечивает длительную работу на высоких скоростях с высокой точностью и стабильностью резки.
Безопасность: защита станка соответствует международным стандартам безопасности CE.
Универсальность: поддержка позиционеров типов E и R, мобильного рабочего стола и других схем загрузки/разгрузки.

Параметры продукта
YDAC, YDGC 3D пятиосная лазерная машина для резки
Ход по X: 3000mm
Ход по Y: 1500mm
Ход по Z: 650mm
Угол поворота оси C: N*360°
Угол поворота оси A: ±135°
Ход оси Q: ±10mm
Макс. скорость X/Y/Z: 100m/min
Макс. ускорение X/Y/Z: 1g
Макс. скорость вращения C/A: 120/120 r/min
Макс. ускорение вращения C/A: 60 rad/s^2
Точность позиционирования X/Y/Z: ±0.05mm
Повторяемость позиционирования X/Y/Z: 0.03mm
Точность позиционирования C/A: 0.015°
Повторяемость C/A: 0.005°

Характеристики / Технические характеристики

• Предназначена для резки 3D металлических заготовок; решает задачи сверления отверстий и обработки кромок изделий горячей формовки
• Высокопрочная консольная конструкция с тросовой растяжкой для стабильной точной резки на высоких скоростях
• Защита и безопасность станка в соответствии со стандартами CE
• Поддерживает различные варианты загрузки/разгрузки: позиционеры E и R, мобильный рабочий стол
• Ход по X: 3000mm
• Ход по Y: 1500mm
• Ход по Z: 650mm
• Вращение оси C: N*360°
• Вращение оси A: ±135°
• Ход оси Q: ±10mm
• Макс. линейная скорость (X/Y/Z): 100m/min
• Макс. линейное ускорение (X/Y/Z): 1g
• Макс. скорость вращения C/A: 120 r/min каждая
• Макс. ускорение вращения C/A: 60 rad/s^2
• Точность позиционирования (X/Y/Z): ±0.05mm
• Повторяемость позиционирования (X/Y/Z): 0.03mm
• Точность осей C/A: 0.015°; повторяемость: 0.005°
