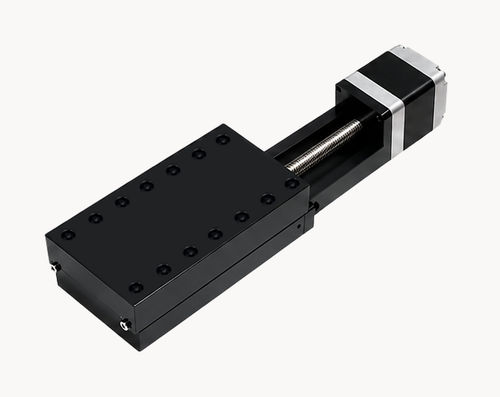

Линейный модуль с шариковым винтом DMP 100

компактный

Обзор продукта
Компактный линейный модуль 42 мм с шариковинтовым приводом для точного линейного позиционирования. Ход: 100 мм; шаг винта: 2 мм; линейный ход на шаг: 0.01 mm/step.

Характеристики двигателя

• Номер детали двигателя: DMP100-17E2115BS24-80175-110
• Фазы: 2
• Угол шага: 1.8°
• Номинальный ток/фаза: 1.5 A (RMS)
• Сопротивление/фаза: 1.9 ±10% Ω
• Индуктивность/фаза: 2.2 ±20% mH
• Линейный ход на шаг: 0.01 mm/step
• Диаметр шариковинта: Φ8 mm
• Шаг шариковинта: 2 mm
• Класс точности: C5(DY)
• Класс изоляции: B
• Сопротивление изоляции: 100 MΩ (500 VDC)
• Повышение температуры: 80 °C
• Ход: 100 mm
• Осьевой люфт винта: 0.005 mm
• Температура эксплуатации: 0-40 °C (без конденсата)

Размерные чертежи
Предоставлены изображение внешнего вида и подробный размерный чертеж: DMP_100.png и DMP100-dimension.jpg. Используйте для проверки монтажа и интеграции.

Кривые скорость‑тяжение
Доступны кривые характеристик скорость‑тяжение для конфигураций Single Stack и Double Stack (эталон размера: 42 mm). Ознакомьтесь с кривыми при выборе конфигурации по требуемой скорости и тяге.

Условия испытаний
Испытательное напряжение: 24 Vdc; Модель драйвера: DS-OLS2-FPD (биполярный чоппер-драйвер) при номинальном токе (RMS). Тяга двигателя может изменяться в зависимости от напряжения и условий работы драйвера. Рекомендуется резерв тяги 50%.

Технические характеристики

• Модель: DMP 100
• Номер детали двигателя: DMP100-17E2115BS24-80175-110
• Фазы: 2
• Угол шага: 1.8°
• Номинальный ток на фазу: 1.5 A (RMS)
• Сопротивление на фазу: 1.9 ±10% Ω
• Индуктивность на фазу: 2.2 ±20% mH
• Линейный ход на шаг: 0.01 mm/step
• Диаметр шариковинта: Φ8 mm
• Шаг шариковинта: 2 mm
• Класс точности: C5(DY)
• Класс изоляции: B
• Сопротивление изоляции: 100 MΩ (500 VDC)
• Максимальное повышение температуры: 80 °C
• Стандартный ход: 100 mm
• Осьевой люфт винта: 0.005 mm
• Температура эксплуатации: 0-40 °C (без конденсата)
