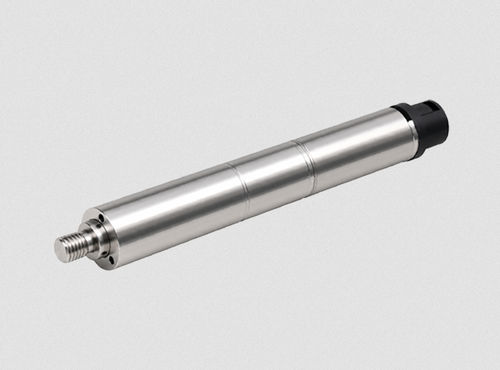

Электрический привод 10ZWWC25L

линейныйс ходовым винтомпост. ток

Характеристики двигателя
Артикул двигателя: 10ZWWC25L
Диаметр мотора: 10 мм
Номинальное напряжение: 12 В
Номинальный ток: 0.8 A
Шаг винта: 1 мм
Стандартный ход (настраиваемый): 15 мм
Максимальный ход: 25 мм
Максимальная скорость: 28 мм/с
Номинальная тяга: 80 N
Пиковая тяга (кратковременно): 160 N
Передаточное число: 4.25, 18
Вес: 31.9 г
Габариты: Φ10 × 83.2 мм
Температура эксплуатации: −20 ~ +50 ℃
Повторяемость: ±0.08 мм
Тип энкодера: Инкрементальный магнитный энкодер
Количество каналов: 3
Питание энкодера: 3.3 V
Разрешающая способность: 1024

Размерные чертежи
Размерный чертеж доступен для модели 10ZWWC25L (доступны изображение размеров и изображение продукта).

Примечания
Приведенные выше данные основаны на передаточном числе 18:1.

Характеристики / Технические характеристики

• Модель: 10ZWWC25L
• Диаметр мотора: 10 мм
• Номинальное напряжение: 12 В
• Номинальный ток: 0.8 A
• Шаг винта: 1 мм
• Стандартный ход: 15 мм (настраиваемый)
• Максимальный ход: 25 мм
• Максимальная скорость: 28 мм/с
• Номинальная тяга: 80 N
• Пиковая тяга: 160 N (кратковременно)
• Варианты передаточного числа: 4.25, 18 (данные для 18:1)
• Вес: 31.9 г
• Габариты: Φ10 × 83.2 мм
• Температура эксплуатации: −20 ~ +50 ℃
• Повторяемость: ±0.08 мм
• Энкодер: Инкрементальный магнитный энкодер, 3 канала, питание 3.3 V, разрешение 1024
