Обзор продукта

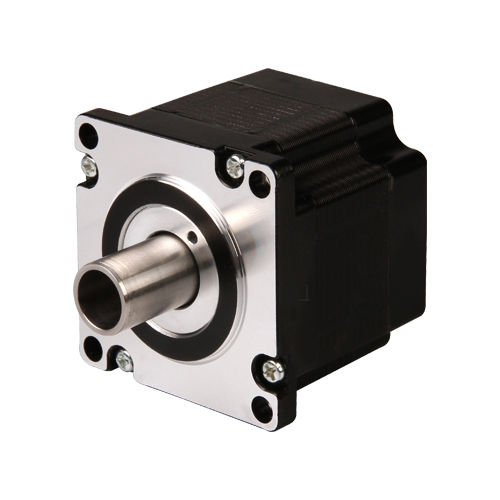

Шаговый гибридный двигатель с полым валом размер 34 (86 мм) 34HS2076 обеспечивает максимальный удерживающий момент 4.5 Н·м. Доступные опции: специальные обмотки, индивидуальная доработка вала и сборка энкодера полого типа. Для деталей по опциям свяжитесь с DINGS'.

Характеристики двигателя (таблица)
Модель | Номинальное напряжение (V) | Ток (A [RMS]) | Сопротивление (Ω) | Индуктивность (mH) | Удерживающий момент (N·m) | Детерентный момент (N·m) | Длина мотора (mm)
34HS2076 | 5.7 | 3.0 | 1.9 | 15 | 4.5 | 0.095 | 76

Чертеж габаритов
Предоставляются габаритные чертежи и изображения размеров для размера 34 (86 мм) для поддержки механической интеграции и проектирования креплений.

Кривые зависимости момента
Для этой модели предоставлены кривые момента. УСЛОВИЯ ИСПЫТАНИЯ: Тестирование проводилось при 48 VDC с биполярным чоппер-приводом DS-OLS8-FPD при номинальном токе (RMS). Момент двигателя может изменяться в зависимости от напряжения питания, типа привода и условий эксплуатации; для расчёта системы рекомендуется запас по моменту 50%

Опции - Опция энкодера
Доступные разрешения энкодера (CPR): 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000
Выходы энкодера (пример сопоставления): обозначения single-ended: 0, 1, 2, 3, 4, 5, 6, 7, 8. Обозначения дифференциальных выходов: A, B, C, D, E, F, G, H, I, J, K, L, M.

Технические характеристики

• Модель: 34HS2076
• Номинальное напряжение: 5.7 V
• Ток (RMS): 3.0 A
• Сопротивление на фазу: 1.9 Ω
• Индуктивность на фазу: 15 mH
• Удерживающий момент: 4.5 N·m (макс)
• Детерентный момент: 0.095 N·m
• Длина мотора: 76 mm
• Вал: полый вал, размер 34 (86 мм)
• Условия испытаний кривых момента: 48 VDC с DS-OLS8-FPD биполярным чоппер-приводом при номинальном токе (RMS)
• Опции: энкодер (несколько разрешений, single-ended или дифференциальные выходы), специальные обмотки, индивидуальная настройка вала, сборка энкодера полого типа
