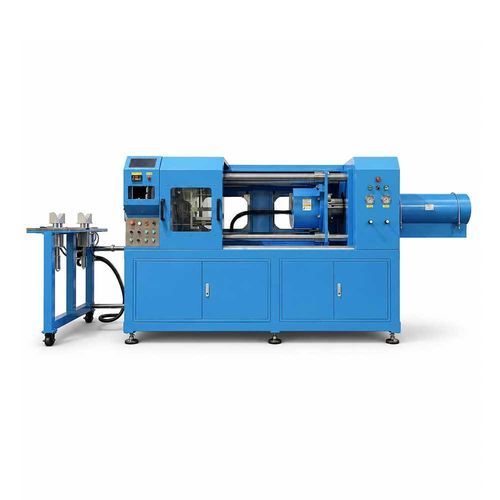

Устройство для демонтажа для паллет PRO-EASY

Обзор продукта
PRO-PRO-EASY D30/150 — промышленный станок для контролируемого демонтажа шнековых элементов и валов экструдера. Запатентованная универсальная зажимная конструкция поддерживает диаметры шнеков Ø30–Ø150 мм и исключает частую замену специальных приспособлений, повышая гибкость цеха и сокращая время наладки.

Гибкое гидравлическое решение для обслуживания шнеков экструдеров
Предназначен для обслуживания, ремонта и смены материалов; сочетает гидравлическое зажатие, управляемый нагрев и вспомогательные опоры для работы с приклеенными, сверхдлинными или дорогостоящими узлами при минимальном ручном участии.

Ключевое функциональное описание
Гидравлическая система обеспечивает регулируемую силу зажима и демонтажа для извлечения элементов шнека с минимизацией деформации вала и поверхностных повреждений. Алюминиевый цанговый патрон защищает сопрягаемые поверхности. В комплект входит вспомогательное устройство демонтажа и опорная рама для сверхдлинных или сильно приклеенных валов, что сокращает время простоя.

Особенности

• Диапазон диаметров шнека: Ø30–Ø150 мм.
• Регулируемое давление зажима и демонтажа посредством гидросистемы; алюминиевый цанговый патрон защищает валы и шнеки.
• Вспомогательное устройство демонтажа для сложных случаев и приклеенных элементов.
• Вспомогательная опорная рама для сверхдлинных или тяжелых валов для обеспечения выравнивания при демонтаже.
• Разработан для сокращения ручной обработки и ускорения циклов обслуживания.

Конструкция и компоненты

• Алюминиевые зажимы: сменные захваты, подобранные под профиль шнека, установлены на гидравлическом патроне и управляются с панели управления.
• Демонтажный приспособление KB: установочный штифт размещается около середины шнека; для коротких элементов можно использовать соседний шнек для выталкивания.
• Гриппер для демонтажа шнека: специализированный захват для осевого извлечения; совместим с удлинительными втулками для утопленных элементов.
• Высокочастотная нагревательная система: точный контроль предварительного нагрева; внутренний диаметр катушки на 20–40 мм больше внешнего диаметра шнека; характеристики катушки настраиваются под модель шнека.
• Демонтаж со стороны привода: вставьте полукруглую втулку и используйте прижимной стержень, перемещаясь в медленном режиме до ослабления соседнего элемента; затем используйте удлинительную втулку и гриппер для выталкивания элемента.

После демонтажа
Операция проводится по контролируемой последовательности для защиты шнеков и валов. После извлечения компоненты должны быть размещены в соответствии с правилами цеха (например, на поддонах) и охлаждены перед дальнейшей обработкой.

Технические характеристики

• Диаметр демонтажа: Ø30 – Ø150 мм
• Длина демонтажа: неограничена (имеются вспомогательные опоры для сверхдлинных валов)
• Напряжение: AC 380V
• Суммарная мощность: 45 кВт
• Гидравлическая мощность: 6 кВт
• Тип гидравлического масла: AW46
• Диапазон нагрева: 0–600 °C
• Сила зажима: 0–50 тонн (регулируемая)
• Требуемое давление воздуха: >0,5 МПа
• Гидросистема: Rexroth
• Электросистема: Schneider
• Суммарный вес: 2450 кг
• Габариты (Д×Ш×В): 3950 × 1000 × 1800 мм
• Обозначение модели: PRO-PRO-EASY D30/150
