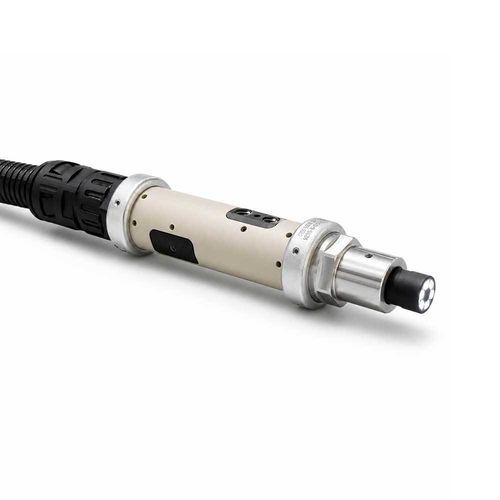

Габаритный измерительный прибор PROMAC-X

Обзор
PROMAC-X — прецизионный прибор для измерения износа внутреннего диаметра, коррозии, овальности и дефектов поверхности цилиндрических деталей процесса, таких как цилиндры экструдеров и материал-цилиндры. Он количественно определяет уровни износа, локализует поврежденные участки, оценивает оставшийся срок службы и поддерживает предиктивное обслуживание в отраслях пластмасс, химических волокон и резины.

Профилактический осмотр цилиндров экструдера
PROMAC-X предназначен для профилактической диагностики износа при плановом обслуживании. Измерения могут выполняться без полной разборки технологической секции: винты извлекаются, а цилиндр должен быть чистым и охлажденным. Это сокращает время инспекции и затраты труда по сравнению с традиционной разборкой. Во время сканирования PROMAC-X фиксирует профиль внутреннего отверстия для определения глубины износа, участков коррозии, изменений овальности и аномальных отложений. Полученные данные позволяют принимать решения о продолжении эксплуатации, планировать обслуживание и увеличивать срок службы.

Состояния износа цилиндра
Идентифицированные типы нормального износа:

• Абразия
• Коррозия

Пример аномального износа:

• Адгезия / трение (накопление материала, вызывающее аномальные поверхностные условия)

SOLUTION
Электронные датчики
4‑точечное измерение с фиксированными позициями для захвата профиля отверстия и локальных дефектов.

Диапазон измерений
Диаметр инспекции внутреннего отверстия: Ø25 - Ø50 mm
Кастомизируемый диаметр инспекции: Ø50 - Ø450 mm

Выходные данные измерений и отчетность
Автоматически формируемый отчет инспекции с диаграммами износа и цветными картами для оперативной оценки.

Цветовая кодировка зон износа

• Зеленый = В пределах допустимого износа
• Желтый = Предупреждение, близко к пределам допусков
• Красный = Изношенная зона, заменить цилиндр / вкладыш

Дополнительные замечания
Предназначен для двухшнековых и одношнековых экструдерных цилиндров и аналогичного цилиндрического технологического оборудования. Измерение может выполняться без полной разборки, если винты удалены, а цилиндр чист и охлажден.

Технические характеристики

• Мощность: <0.5 kW
• Источник питания: 24 VDC
• Габариты: Ø20 mm × 150 mm
• Общий вес: 0.5 kg (измерительная головка)
• Точность: ±0.01 mm
• Осевая разрешающая способность: 3–5 mm
• Эффективность измерения: в пределах 30 мин
• Рабочая температура: <50 ℃
• Требуемое состояние внутренней поверхности: чистая, гладкая
