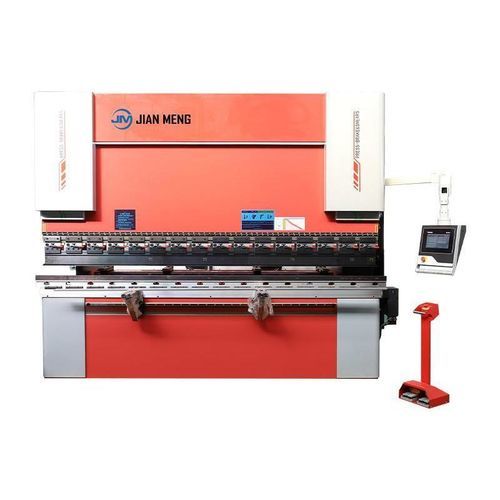

Электрогидравлический листогибочный пресс WE67K

ЧПУсверхточныйc шарико-винтовой передачей

Описание продукта

• Электрогидравлическая синхронная гибкая машина Jianmeng является высокоэффективной гибкой машиной, которая сочетает в себе гидравлическую тягу с электронно управляемым синхронным приводом.

Детали продукта

• Модель с ЧПУ Jianmeng WE67K обеспечивает высокую точность, стабильность и энергоэффективность для обработки листового металла.

Анализ напряжения и конечных элементов

• Используется программное обеспечение CAE SOLIDWORKS для анализа линейной статической структуры, напряжения и деформации.
• FEA (анализ конечных элементов) полезен для сложных структур, сложных нагрузок и переходного моделирования.

Система ЧПУ

• Контроллер – мозг всей машины.
• Доступны три бренда контроллеров: Delem (Нидерланды), ESA (Италия), Cybelec (Швейцария).
• Алгоритм оптимизирует цикл изгиба, сокращает время настройки и повышает эффективность, поддерживает редактирование 2D и 3D графики.

Гидравлическая система

• Электрогидравлический серво и синхронная конструкция с малым расстоянием между цилиндрами.
• Сильная антиэксцентричная нагрузка, высокая точность синхронизации, профессиональное соотношение плотности мощности и низкая стоимость.
• Давление регулируется под задачи, система фильтрации повышает чистоту масла и снижает частоту сбоев.

Быстрый зажим

• Верхние формы легко и быстро заменяются для экономии времени.

Задний калибр

• Используются импортные шариковые винты и двойные линейные направляющие для высокой точности.
• Синхронный механизм шинки с серводвигателем для заднего блока.

Механическая компенсация

• Система рассчитывает значения компенсации на основе деформации слайдера и рабочего стола, обеспечивая прямоту и угловую последовательность продукта.

Главный двигатель

• Использование брендовых двигателей увеличивает срок службы и снижает уровень шума.
• Мощность и размер соответствуют стандартам IEC, возможна настройка под требования клиента.

Защитное устройство (опционально)

• Лазерная защита DSP® для высоких требований к безопасности.

Преимущества лазерной защиты
Лазерная защита, многолучевой приемник
Защищенные зоны: передняя, средняя и задняя
Уровень безопасности – CAT. 4 и SIL3
Уровень защиты коробки: IP 65
Лазерная классификация: 1M класс
Время ответа: 5 мс
Точка сдвига: 5 мм + парковка
Максимальное расстояние защиты: до 15 м
Светодиодные индикаторы статусов

Технические характеристики
Сила изгибания | Длина изгиба | Разстояние между колонками | Слайдерный удар | Глубина входа гортанки | Высота открытия | Рабочая скорость | Скорость работы | Основная мощность двигателя | Внешние размеры | Вес
50т/1300 | 500 мм | 1300 мм | 1120 мм | 150 мм | 250 мм | 460 мм | 160 мм/с | 13 мм/с | 5.5 кВт | 1800*1500*3200 мм | 4 т
50т/2000 | 500 мм | 2000 мм | 1600 мм | 150 мм | 250 мм | 460 мм | 160 мм/с | 13 мм/с | 5.5 кВт | 2600*1500*2300 мм | 4.3 т
70т/1600 | 700 мм | 1600 мм | 1300 мм | 150 мм | 300 мм | 460 мм | 220 мм/с | 13 мм/с | 5.5 кВт | 1800*1600*2500 мм | 5.1 т
70т/2500 | 700 мм | 2500 мм | 2050 мм | 150 мм | 300 мм | 460 мм | 220 мм/с | 13 мм/с | 5.5 кВт | 3100*1600*2500 мм | 5.6 т
70т/3200 | 700 мм | 3200 мм | 2700 мм | 150 мм | 300 мм | 460 мм | 220 мм/с | 13 мм/с | 5.5 кВт | 3700*1600*2500 мм | 6.6 т
80т/2500 | 800 мм | 2500 мм | 2050 мм | 150 мм | 300 мм | 460 мм | 220 мм/с | 12 мм/с | 7.5 кВт | 3100*1600*2600 мм | 6 т
110т/2500 | 1100 мм | 2500 мм | 2050 мм | 200 мм | 400 мм | 480 мм | 220 мм/с | 12 мм/с | 11 кВт | 3100*1800*2600 мм | 7 т
110т/3200 | 1100 мм | 3200 мм | 2700 мм | 200 мм | 400 мм | 480 мм | 220 мм/с | 12 мм/с | 11 кВт | 3800*1800*2600 мм | 7.6 т
110т/4000 | 1100 мм | 4000 мм | 3100 мм | 200 мм | 400 мм | 480 мм | 220 мм/с | 12 мм/с | 11 кВт | 4600*1800*2600 мм | 8 т
135т/3200 | 1350 мм | 3200 мм | 2700 мм | 200 мм | 400 мм | 480 мм | 220 мм/с | 10 мм/с | 11 кВт | 3800*1800*2700 мм | 9 т
135т/4000 | 1350 мм | 4000 мм | 3100 мм | 200 мм | 400 мм | 480 мм | 160 мм/с | 10 мм/с | 11 кВт | 4600*1800*2700 мм | 9.4 т
170т/4000 | 1700 мм | 4000 мм | 3100 мм | 200 мм | 450 мм | 480 мм | 160 мм/с | 10 мм/с | 15 кВт | 4600*2000*2800 мм | 12.3 т
220т/4000 | 2200 мм | 4000 мм | 3100 мм | 200 мм | 450 мм | 480 мм | 160 мм/с | 9 мм/с | 18.5 кВт | 4600*2200*2850 мм | 14 т
250т/4000 | 2500 мм | 4000 мм | 3100 мм | 250 мм | 450 мм | 540 мм | 100 мм/с | 8.5 мм/с | 22 кВт | 4300*2100*3100 мм | 17.8 т
250т/6000 | 2500 мм | 6000 мм | 4800 мм | 250 мм | 450 мм | 540 мм | 100 мм/с | 8.5 мм/с | 22 кВт | 6300*2150*3150 мм | 25 т
320т/4000 | 3200 мм | 4000 мм | 3100 мм | 250 мм | 500 мм | 570 мм | 80 мм/с | 8.5 мм/с | 22 кВт | 4600*2500*3400 мм | 22 т
320т/6000 | 3200 мм | 6000 мм | 4800 мм | 250 мм | 500 мм | 570 мм | 80 мм/с | 8.5 мм/с | 22 кВт | 6600*2500*3400 мм | 32 т
400т/4000 | 4000 мм | 4000 мм | 3100 мм | 300 мм | 500 мм | 610 мм | 80 мм/с | 8 мм/с | 30 кВт | 4300*2700*3500 мм | 28.3 т
400т/6000 | 4000 мм | 6000 мм | 4800 мм | 300 мм | 500 мм | 610 мм | 80 мм/с | 8 мм/с | 30 кВт | 6300*2700*3500 мм | 37.4 т
500т/4000 | 5000 мм | 4000 мм | 3100 мм | 300 мм | 500 мм | 610 мм | 80 мм/с | 8 мм/с | 37 кВт | 4300*3000*3500 мм | 35 т
500т/6000 | 5000 мм | 6000 мм | 4800 мм | 300 мм | 500 мм | 610 мм | 80 мм/с | 8 мм/с | 37 кВт | 6300*3000*3600 мм | 45.8 т
600т/4000 | 6000 мм | 4000 мм | 3100 мм | 320 мм | 600 мм | 650 мм | 80 мм/с | 8 мм/с | 45 кВт | 4300*3300*3600 мм | 45.8 т
600т/6000 | 6000 мм | 6000 мм | 4800 мм | 300 мм | 600 мм | 650 мм | 80 мм/с | 8 мм/с | 45 кВт | 6300*3300*3900 мм | 56.8 т
700т/6000 | 7000 мм | 6000 мм | 4800 мм | 320 мм | 600 мм | 650 мм | 80 мм/с | 8 мм/с | 55 кВт | 6300*3500*4000 мм | -
800т/6000 | 8000 мм | 6000 мм | 4800 мм | 320 мм | 600 мм | 650 мм | 80 мм/с | 8 мм/с | 30*2 кВт | 6300*3600*4200 мм | -
800т/8000 | 8000 мм | 8000 мм | 6600 мм | 320 мм | 600 мм | 650 мм | 80 мм/с | 8 мм/с | 30*2 кВт | 8300*3600*4500 мм | -

Характеристики / спецификации

• Высокая точность и стабильность
• Энергоэффективность
• Гидравлическая система с фильтрацией
• Импортные контроллеры и компоненты
• Быстрая смена форм
• Механическая компенсация деформации
• Опциональная лазерная защита
• Различные мощности и размеры под задачи клиента
