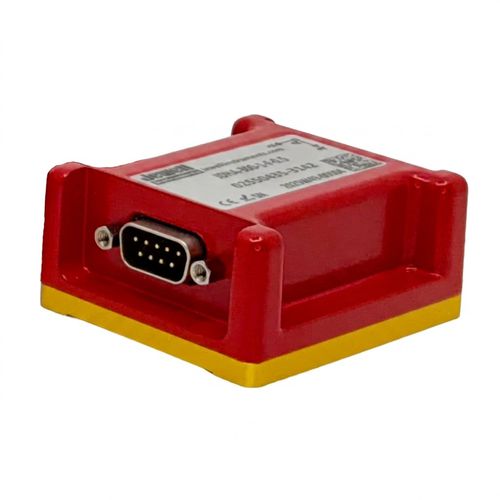

Акселерометр 2 оси JDHA series

1 ось3 осиMEMS

Обзор продукта
Цифровые MEMS акселерометры Ruby от Jewell Instruments — это высокопроизводительные инерционные датчики, обеспечивающие высокое разрешение, частотную характеристику и полосу пропускания в корпусе IP67, использующем ту же конфигурацию крепления, что и существующие MEMS-датчики Jewell.

Особенности

• Диапазоны: ±0,5 g до ±1,0 g
• Температурная компенсация
• Цифровые интерфейсы: ASCII (RS-485 / RS-232) и Modbus (RS-485)
• Высокая точность с цифровым разрешением 30 μg
• Рабочий температурный диапазон: -40° до +85° C
• Класс защиты: IP67
• Варианты терминалов: M12 и DB9
• Соответствие: CE и RoHS

Применения

• Аэронавтика и космос
• Военная техника
• Робототехника
• Академические исследования
• Управление ветряными турбинами
• Мониторинг и испытания путей
• Мониторинг ветроэнергетических установок
• Мониторинг вибраций
• Автоматизированные управляющие системы
• Испытания транспортных средств

Габариты
Габариты: 2.25 × 2.25 × 1.99 in

Характеристики производительности (выдержка)
Диапазон измерений (g): ±0.2 ; ±1.0
Цифровое разрешение (μg, макс): 30 ; 30
Повторяемость (mg): 70 ; 70
Нелинейность (% FRO) макс.: 0.04 ; 0.01
Температурная чувствительность смещения (mg/°C макс): 0.005 ; 0.005
Поперечное смещение оси (° макс): ±0.25 ; ±0.25
Полоса пропускания (Hz nom) (-3 dB): (Частота выборки) / 4 ; (Частота выборки) / 4
Точность - датчик температуры (°C, макс): ±2 ; ±2
Время прогрева (с тип): 0.5 ; 0.5

Электрические параметры / Протокол
Количество осей: 1, 2 или 3
Диапазон входного напряжения (VDC): 5 min, 9 до 36 typ, 38 max (защита от обратного подключения)
Мощность - при включенной терминции RS-485 (mW, макс): 800.0
Мощность - при отключенной терминции RS-485 (mW, макс): 600.0
Протокол: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU
Бод (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (макс)
Настройки связи: 8 бит, 1 стоп-бит, четный | нечетный
Частота сбора данных (Hz): 3.9, 7.8, 15.6, 31.2, 62.5, 125
ID узла: 0 + последние 2 цифры серийного номера
Фильтрация: выбирается пользователем
Терминация шины - внутренняя (120Ω): On/Off

Окружающая среда / Механика
Рабочий температурный диапазон: -40° до +85° C
Диапазон хранения: -55° до +105° C
Вибрация: 20 grms, 5 Hz до 2 kHz
Удар: 180 g, 0.011 с, полусинус
Класс защиты: IP67 (при соединении с разъемом IP67)

Характеристики / технические спецификации

• Семейство моделей: серия JDHA (варианты 100 / 200 / 300)
• Размеры: 2.25 × 2.25 × 1.99 in
• Диапазоны: до ±1,0 g
• Цифровое разрешение: 30 μg (макс)
• Интерфейсы: ASCII (RS-485, RS-232), MODBUS-RTU
• Частоты выборки: выбираемые (3.9 до 125 Hz)
• Питание: поддерживает внутреннюю терминцию RS-485 (800 mW макс) или отключённую (600 mW макс)
• Рабочая температура: -40° до +85° C
• Класс защиты: IP67 при подключении к разъему IP67
• Соответствие: CE, RoHS
