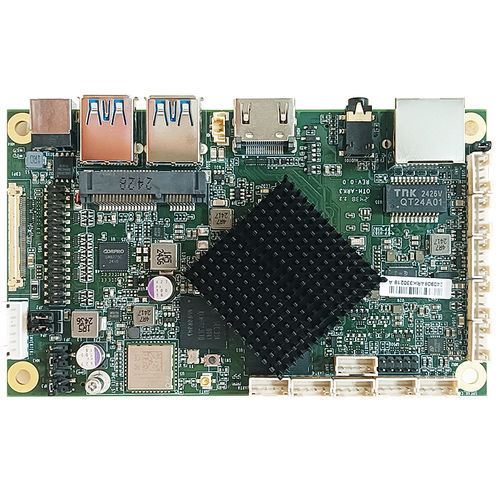

Плата CPU ATX OTH-ARK3

Rockchip RK3568ARM® Cortex®-A55 Quad-coreSIM-карта

OTH-ARK3 — компактный одноплатный компьютер (SBC) размером 120 x 72 мм от Jetway, построенный на SoC Rockchip RK3568 с ядрами ARM Cortex-A55 и NPU 1 TOPS. Предназначен для встроенных и промышленных применений, интегрирует платную LPDDR4X память, eMMC хранилище, множественные видеовыходы, GbE сеть, беспроводную связь и широкий набор I/O для периферии и промышленных интерфейсов.

Ключевые особенности

• Rockchip® RK3568 четырёхъядерный ARM Cortex-A55 (до 2,0 ГГц) с NPU 1 TOPS
• Onboard 4GB LPDDR4X (3200 MT/s), опция 8GB
• Onboard 32GB eMMC (опция до 64GB)
• Поддержка Wi‑Fi (802.11 b/g/n 2.4 GHz) и Bluetooth 4.2
• 1 x GbE LAN (Realtek RTL8211F-CG)
• I/O: 2 x UART, 2 x RS232, 2 x USB3.0 (OTG), 4 x USB2.0
• Видеовыходы: HDMI, eDP, 24-bit Dual CH LVDS (поддержка до 3 дисплеев)
• Видео: декодирование 4K H.264/265, кодирование 1080P H.264/265

Технические характеристики

• Форм-фактор: 120.0 W x 72.0 D mm
• CPU: Rockchip® RK3568 четырёхъядерный ARM Cortex-A55 (до 2,0 ГГц) с NPU 1 TOPS
• PMU/чипсет: Rock Chip® RK809-5 PMU
• Память: onboard LPDDR4X 3200 MT/s 4GB стандарт (8GB опция)
• Хранилище: onboard 32GB eMMC (опция до 64GB); слот microSD
• Безопасность: Intel® PTT (интегрированный fTPM)
• Питание: DC-in 12V; режимы: AT / ATX; разъём: DC Jack
• GPU: Mali-G52 MP2
• Видеовыходы и макс. разрешения: HDMI (4096 x 2304 @60Hz), eDP (2560 x 1600 @60Hz), LVDS (1920 x 1200 @60Hz)
• Аудио: 2-канальный HD аудио; 1 x комбинированный аудиоразъём (Line-Out / Mic-In); усилитель 3W
• Ethernet / Wireless: 1 x GbE (Realtek RTL8211F-CG); Wi‑Fi + Bluetooth через AW-CM358
• USB: 2 x USB3.0 (один co-layout OTG), 4 x USB2.0
• Последовательные / внутренние I/O: внутренний хедер для 2 x RS-232; 2 x UART; GPIO 4-bit; SMBus; debug хедер; инвертор
• Расширение: 1 x Full-size Mini-PCIe; 1 x слот SIM; microSD
• Рабочая температура: -10°C до 60°C; хранение: -20°C до 70°C
• Watchdog: 255 уровней; поддержка Wake on LAN
• Сертификации и соответствие: CE, FCC Class A, LVD; EU RoHS, REACH (опция), China RoHS

Применение и соответствие

• Подходит для встроенных систем, промышленной автоматизации, HMI, цифровой вывески, шлюзов и IoT edge-устройств
• Соответствует типичным промышленным сертификациям и требованиям по охране окружающей среды для развертывания в коммерческих и промышленных средах
