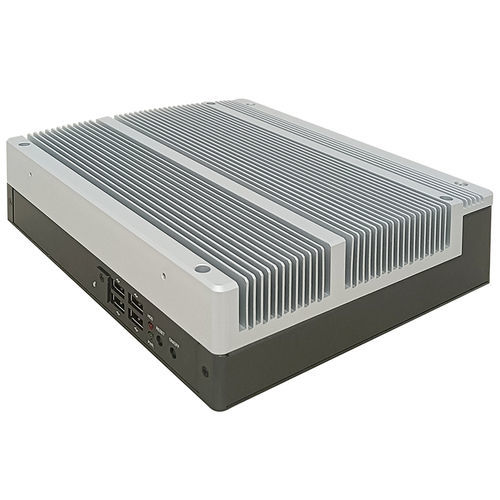

ПК расширение HB650I25-H610-B

для письменного столанастенныйна DIN-рейке

Обзор

HB650I25 — промышленная Mini-ITX материнская плата от Jetway на базе чипсета Intel H610. Поддерживает настольные процессоры Intel LGA1700 12/13/14-го поколений (до 65W), до 64 ГБ DDR4 памяти и предназначена для компактных промышленных систем с входом DC 12–19В и расширенным рабочим температурным диапазоном. Плата предоставляет множественные I/O, двойной гигабитный Ethernet, расширение M.2 и двойной видеовыход (DisplayPort + HDMI).

Ключевые характеристики

• Поддержка Intel 12/13/14 Gen на сокете LGA1700 (TDP до 65W)
• Чипсет Intel H610, форм-фактор Mini-ITX
• Память: 2 x DDR4 SO-DIMM 3200MT/s, двухканальный режим, до 64 ГБ
• Хранение/расширение: 1 x M.2 M-Key (2242/2280, PCIe x4) для NVMe; 1 x M.2 E-Key (2230) для CNVi/PCIe x1/USB2.0
• I/O: 6 USB-портов (2 x USB3.2 Gen1, 4 x USB2.0), последовательные порты (2 x RS-232/422/485, 2 x RS-232), аудио (MIC-in, Line-out)
• Дисплей: 1 x DP1.4 (до 7680 x 4320@60Hz) и 1 x HDMI (до 4096 x 2160@60Hz), поддержка двух дисплеев
• Сеть: 2 x Realtek RTL8111H Gigabit Ethernet

Технические характеристики

• Форм-фактор: Mini-ITX (224.0 x 199.0 x 63.0 mm)
• CPU сокет: LGA1700, поддержка Intel 12/13/14 Gen (Alder Lake-S), до 65W
• Чипсет: Intel H610
• Память: 2 x DDR4 SO-DIMM (3200MT/s), двухканальный режим, до 64 ГБ
• BIOS: AMI 128Mb Flash ROM
• Wake on LAN: есть
• Watchdog timer: 255 уровней
• RTC батарея: литиевая батарея
• Поддержка ОС: Windows 10 (64-bit), Windows 11 (64-bit), Linux
• Питание: DC-in 12–19V; режимы питания AT / ATX
• GPU: Intel UHD Graphics
• Видеовыходы: DP1.4 (макс. 7680 x 4320@60Hz), HDMI (макс. 4096 x 2160@60Hz); поддержка 2 дисплеев
• Аудио: кодек Realtek ALC897; усилитель 3W
• Ethernet: 2 x RJ45 (Realtek RTL8111H GbE)
• Задние I/O: 2 x RS-232/422/485, 2 x RS-232, 1 x MIC-in, 1 x Line-out, Phoenix клемма для DC 12–19V, 2 отверстия для WiFi антенн, 2 x USB3.2 Gen1
• Фронтальные I/O: 1 x FAN link, 4 x USB2.0, индикатор питания, индикатор HDD, кнопка Reset, кнопка Power
• M.2: 1 x M-Key 2242/2280 (PCIe x4) для NVMe; 1 x E-Key 2230 (CNVi/PCIe x1/USB2.0) для WiFi/BT
• Механические размеры: 224.0 x 199.0 x 63.0 mm
• Удар: 15G, 11ms
• Вибрация: 1 Grms / 5–500Hz (работа)
• Рабочая температура: -20°C до 60°C
• Температура хранения: -40°C до 85°C
• Рабочая влажность: 10–95% @40°C без конденсации
• Сертификация: CE / FCC Class A
• ESG: ErP, EU RoHS

Применение

• Промышленные системы автоматизации и управления
• Edge computing, IoT-шлюзы и компактные серверы
• Панели HMI, цифровая вывеска и киоски
• Встраиваемые системы, требующие широкого температурного диапазона и DC-входа

Комплектация

• Основное устройство HB650I25-H610
• Сетевой кабель и адаптер 19V/6.32A (120W FSP120-ABBN5)
• Набор для настенного монтажа (HCS650MWM01B-F), набор винтов, DIN-рейковый клип
• Опционально: вентиляторный модуль расширения DC1225
