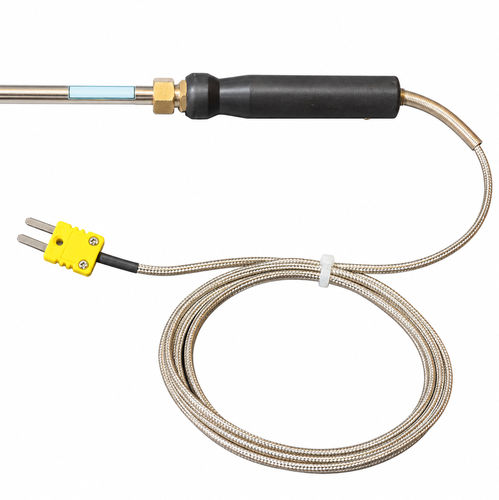

Датчик температуры с БРС типа K TEK6L1600/LANCE

с термопаройв форме пикана выходе термопары

Резюме
Зонд‑термопара типа K, разработанный для погружного снятия температуры в процессах литья алюминия. Разработка и производство: JEMAR TERMOMETRÍA, дистрибьютор Suministros Payne. Специальная конфигурация с керамической защитой Silon под углом 45° для повышения стойкости при погружениях в расплавленный металл.

Состав и комплект поставки

• Керамический экран Silon Ø12 × 5 × 500 mm, ориентация 45°
• Защитная трубка из нержавеющей стали AISI 316 Ø8 × 1.000 mm
• Термопара типа K с оболочкой Inconel 600 Ø4.5 × 1.600 mm
• Рукоятка из ПВХ
• Кабель типа K, длина 2.000 mm
• Мини‑штекер (мужской)

Описание конструкции
Зонд разработан с учетом требований к долговечности в условиях работы с расплавленным алюминием. Сочетание керамического экрана Silon, оболочки Inconel и защитной трубки AISI 316 обеспечивает решение, рассчитанное на погружные условия. Срок службы зависит от условий ванны, частоты и длительности погружений и условий эксплуатации. При выборе зонда учитывайте технологию процесса и доступ к точке измерения.

Конфигурация
Конфигурация зонда‑термопары типа K JEMAR TERMOMETRÍA
Параметр — Спецификация
Применение — Снятие температуры в литом алюминии
Датчик — Термопара типа K
Керамическая защита — Silon Ø12 × 5 × 500 mm
Угол конфигурации — 45°
Защитная трубка — Нержавеющая сталь AISI 316 Ø8 × 1.000 mm
Внутренняя термопара — Тип K с оболочкой Inconel 600 Ø4.5 × 1.600 mm
Рукоятка — PVC
Провод — Тип K, длина 2.000 mm
Разъем — Мини‑мужской
Проектирование и изготовление — JEMAR TERMOMETRÍA

Области применения
Зонд предназначен для измерения температуры жидкого алюминия. Типичные точки применения:

• Ковши/тигли: отбор температуры алюминиевого ванны во время плавки
• Поддерживающие печи: контроль температуры жидкого металла
• Транспортные ковши: измерение при операциях перемещения алюминия

Подключение к считывающему прибору
Кабель типа K длиной 2 метра заканчивается мини‑мужским разъемом. Прибор считывания должен быть совместим с термопарами типа K и учитывать полярность.

Замечания
Указанные размеры относятся к компонентам и не отражают полную длину собранного изделия или полезную глубину погружения. Пригодность конфигурации следует оценивать с учетом сплава, рабочей температуры, глубины погружения и частоты измерений. Для других металлов или жидкостей проверьте совместимость материалов перед выбором зонда.

Характеристики / технические спецификации

• Производитель: JEMAR TERMOMETRÍA
• Тип датчика: Термопара типа K (оболочка Inconel 600)
• Керамическая защита: Silon Ø12 × 5 × 500 mm (45°)
• Защитная трубка: AISI 316 Ø8 × 1.000 mm
• Оболочка термопары: Inconel 600 Ø4.5 × 1.600 mm
• Рукоятка: PVC
• Кабель: Тип K, длина 2.000 mm
• Разъем: Мини‑мужской
• Заявленный вес: 15 kg
• Заявленные размеры упаковки: 60 × 60 × 20 cm
• Основное применение: Снятие температуры в литом алюминии
• Угол конфигурации: 45°
• Внутренний код / ссылка, указанная в карточке: TEK6L1600/LANZA
