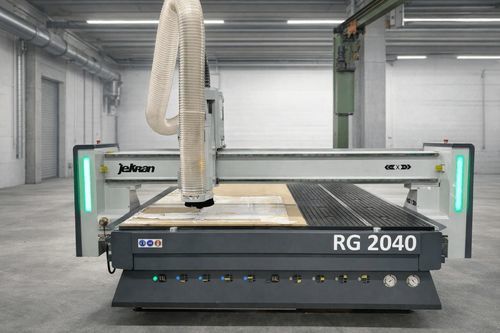

Станок для обрезки профилей ЧПУ RG2040

цифровойавтоматический3 оси

Обзор
Тяжелый портальный CNC-фрезер, разработанный для непрерывного производства и высокоточной обработки древесины, пластика, цветных металлов и композитов. Построен на сварной стальной станине и оснащен шпинделем HSD Italy 9,5 кВт (ER32) 24 000 об/мин. RG2040 сочетает автоматическую смену инструментов, вакуумное закрепление и систему аспирации для промышленных производственных линий.

Основные характеристики

• Шпиндель 9,5 кВт Italy ATC HSD, ER32, 24 000 об/мин
• 10-позиционный автоматический сменщик инструментов (линейный магазин) — ISO30
• Рабочая зона: 2050 x 4050 x 200 мм
• Точность позиционирования: ±0,05 мм/м
• Линейные направляющие HIWIN и зубчато-реечная передача с косой нарезкой
• Серводвигатели Yaskawa с планетарными редукторами Shimpo
• Вакуционный рабочий стол T-slot, 8 зон
• Электроника: Siemens & Schneider
• Кабельные жгуты Igus (Germany)
• Встроенный пылеуловитель 3 кВт с двойным мешком
• Вакуумный насос Becker (Germany) 5,5 кВт для вакуумного стола
• Система автоматической смазки для направляющих и механических компонентов

Примечания по эксплуатации и конфигурации
Стандартная электрическая конфигурация: 380V, 3 фазы, 50Hz. Возможна поставка в других конфигурациях напряжения/частоты (например, 220V). ПК-управление обеспечивает интеграцию с производственным ПО и системами автоматизации.

Техническая таблица (Спецификация → Детали)
Конструкция: Тяжелая сварная стальная станина
Рабочая зона (X, Y, Z): 2050 x 4050 x 200 мм
Макс. скорость перемещения: 80 м/мин
Макс. рабочая скорость: 45 м/мин
Точность станка: ±0,05 мм/м
Шпиндель: 9,5 кВт Italy ATC HSD, ER32, 24 000 об/мин
Инвертор: Delta
Инструментальный магазин: Линейный, 10 позиций, ISO30
Рабочий стол: T-slot vacuum, 8 зон
Передача: Линейные направляющие HIWIN + зубчато-реечная передача

Режим работы: Серводвигатель Yaskawa + планетарный редуктор Shimpo

Операционная система: PC control system

Напряжение: 380V, 3PH, 50Hz (стандарт) - доступны другие конфигурации

Смазка: Автоматическая

Электроника: Siemens & Schneider

Питающий кабель: Igus Germany

Пылеуловитель (опция): 3 кВт, двойной мешок

Вакуумный насос (опция): Becker Germany, 5,5 кВт

Технические характеристики

• Модель: RG2040
• Конструкция: Тяжелая сварная стальная станина
• Рабочая зона: 2050 x 4050 x 200 мм
• Шпиндель: 9,5 кВт HSD (ER32), 24 000 об/мин
• Сменщик инструментов: Линейный 10 позиций ISO30
• Точность: ±0,05 мм/м
• Макс. скорость перемещения: 80 м/мин
• Макс. рабочая скорость: 45 м/мин
• Передача: Зубчато-реечная передача + линейные направляющие HIWIN
• Серво и редуктор: Серво Yaskawa + планетарный редуктор Shimpo
• Стол: T-slot vacuum, 8 независимых зон
• Электроника: Siemens & Schneider
• Инвертор: Delta
• Вакуумный насос: Becker 5,5 кВт (опция/включено)
• Пылеудаление: 3 кВт двойной мешок (опция/включено)
• Смазка: Автоматическая система
• Напряжение (стандарт): 380V, 3PH, 50Hz
• Система управления: PC control system
