Станок для резки струей воды Combo series

плазменныйдля композитных материаловдля многослойных материалов

Обзор продукта

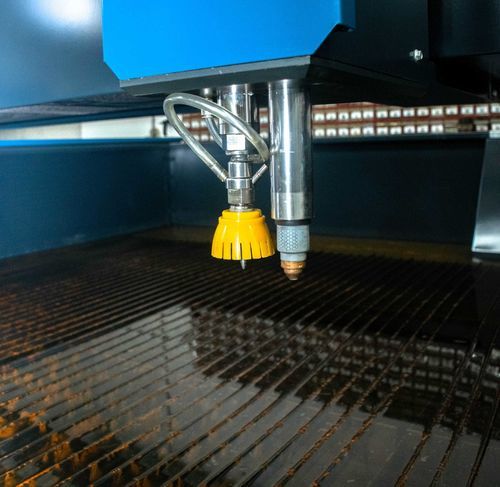

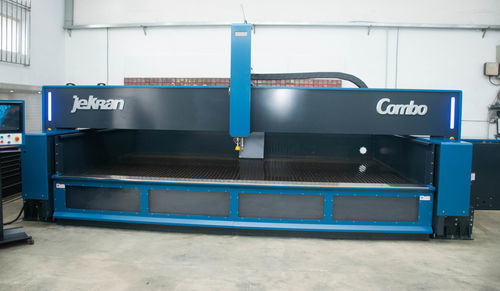

Combo — гибридная платформа для резки с двойной насадкой, объединяющая водоструйную (waterjet) и плазменную головки на одной портальной машине. Предназначена для мульти-материальных производств: обеспечивает высокоскоростную плазменную резку и прецизионную безнагревную водоструйную резку металлов, сплавов, композитов и многослойных материалов. Конструкция ориентирована на интегрированную работу двух насадок и компактную занимаемую площадь.

Ключевые особенности

• Гибридная двухрежимная система резки, объединяющая технологии waterjet и plasma для гибких производственных процессов.
• Независимое управление насадками, позволяющее одновременно или выборочно задействовать waterjet и plasma головки.
• Адаптивная интеллектуальная система распознавания материала: датчики и управление определяют тип и толщину материала и автоматически корректируют параметры резки.
• Плавный переход режимов для выполнения водоструйной доводки и плазменной черновой резки в одной программе.
• Высокоточное управление траекторией для воспроизводимых результатов в передовом производстве.

Таблицы: модели и техническая матрица

Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Таблицы: варианты насосов / прямой привод

Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Варианты насосов и плазмы

Доступные водоструйные насосы: Model 22 (22 kW / 30 HP) и Model 30 (30 kW / 40 HP) с прямым приводом, до 58 000 psi (4 000 bar). Плазменные блоки поставляются Hypertherm или GYS. Комбинации отверстия и расхода обеспечивают различные качества реза для разных материалов.

Производительность и точность

Combo обеспечивает линейную точность ±0.03 мм и повторяемость ±0.02 мм. Максимальные скорости перемещения до 25 м/мин в зависимости от модели и конфигурации. Адаптивные датчики автоматически настраивают параметры резки для проводящих и непроводящих материалов.

Сценарии применения

Предназначена для производств, где требуются как высокоскоростная резка металлов, так и детализированные безнагревные резы на композитах и многослойных сборках. Типичные применения: прецизионная металлообработка, изготовление изделий на заказ и смешанные производственные партии материалов.

Примечание

*Приведённые габариты занимемой площади ориентировочны. HP насос, бункер, система удаления гранулята и пульт управления могут быть размещены с учётом доступного пространства.

Технические характеристики

• Коммерческое наименование: Combo
• Доступные модели: 4021-Combo, 6021-Combo
• Ход по X: 4100 мм (4021), 6100 мм (6021)
• Ход по Y: 2100 мм
• Ход по Z: 200 мм
• Макс. скорость: 25 м/мин
• Линейная точность: ±0.03 мм
• Повторяемость: ±0.02 мм
• Опции насоса: Model 22 (30 HP / 22 kW) или Model 30 (40 HP / 30 kW)
• Выходное давление: до 58 000 psi / 4 000 bar
• Отверстие & расход: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) и 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Плазменные блоки: Hypertherm или GYS
• Примеры занимаемой площади: 8.5 x 3.4 м (раскладка 4021), 10.5 x 3.4 м (раскладка 6021)
