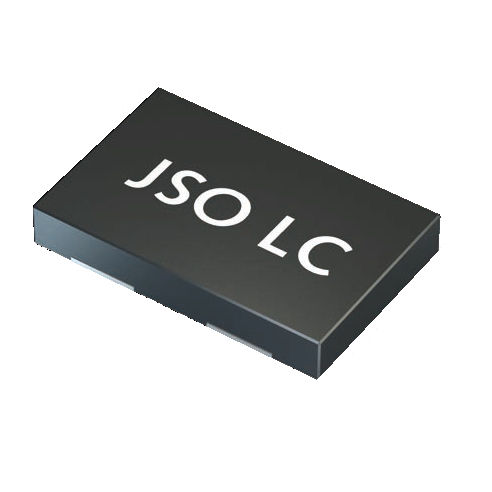

Кварцевый генератор колебаний JSO75

MEMSSMDдля промышленности

осциллятор МЭМС JSO серии LC - 1,8 В - маломощный осциллятор с выходом HCMOS/LVCMOS - совместимый с пакетами отраслевых стандартов 2016 - 7050 гг - расширенная устойчивость к ударам и вибрациям и температурный диапазон - настроенный в соответствии со спецификацией заказчика - очень быстрая доставка диапазон частот 1.0 ~ 110.0 МГц 115.0 ~ 137.0 МГц стабильность частоты на всех ±20 ppm ~ ±50 ppm потребление тока напряжение питания VDC 1,8 В ± 10% температура эксплуатации T0 = -20°C ~ +70°C T1 = -40°C ~ +85°C T2 = -40°C ~ +105°C T3 = -40°C ~ +125°C T8 = -55°C ~ +125°C температура хранения -55°C ~ +150°C логика вывода HCMOS/LVCMOS время подъема и спада 4,2 нс макс. при 15 pF / 6,8 нс макс. при 30 pF максимальная нагрузка 30 пФ макс. рекомендуемая нагрузка (≤74,0 МГц) 15 пФ макс. рекомендуемое значение (>74,0 МГц) возможны другие ёмкости нагрузки, дополнительный документ максимальный ток 2 мА макс. низкий уровень 0.1 x В постоянного тока высокий уровень мин. 0,9 x В постоянного тока функция ожидания (e/d) остановка (S), только tristate- (T) или ни одного (N), время выхода макс. 5 мс (S) / 150 нс (T) время отключения выхода макс. 150 нс время пуска максимум 5 мс резервный ток максимум. 2 мкА (для остановки (S), см. таблицу 3) фазовый джиттер 12 кГц ~ 20 МГц < 3,0 пс среднеквадратичное значение симметрия при 0.5 x VDC 45% ~ 55% (стандарт)
