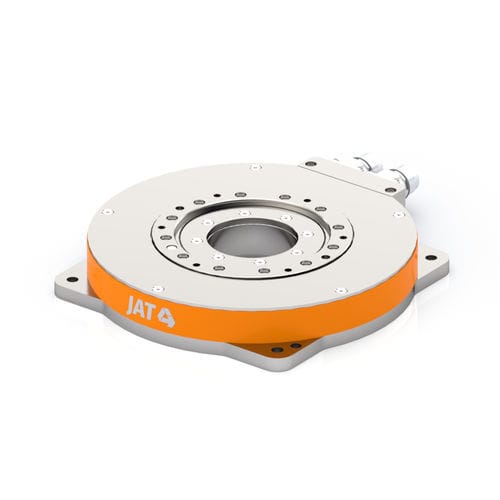

Электрический роторный стол HRT-160

вертикальныйкомпактныйс сервоприводом

Ротационный стол HRT-160 из ассортимента модульной системы ротационных столов сконструирован как готовый к подключению комплектный узел. Вращающийся стол поставляется с кабелями, точно подобранными компонентами привода, такими как серводвигатели и усилители. Общая высота вращающегося стола составляет всего 28 мм. В стандартную комплектацию вращающегося стола входят моментный двигатель в качестве прямого привода, подшипник качения и инкрементальная измерительная система. Фиксированное центральное отверстие может быть использовано для проводки труб и облегчает монтаж. Доступны различные варианты, например, различные интерфейсы полевой шины и кабели различной длины. Общие данные ✓ Компактный дизайн ✓ Моментный двигатель как прямой привод ✓ Встроенный инкрементальный датчик (опционально синусоидальный/косинусоидальный, абсолютный) ✓ Опции: Различные подшипники, фиксирующие тормоза, различные выходы троса и длины ✓ Доступна в виде полной системы, включающей сервоусилитель с подходящим интерфейсом полевой шины Технические данные ✓ Макс. напряжение звена постоянного тока 325 В пост. тока ✓ Пиковый крутящий момент от 8,8 до 21,4 Нм ✓ Номинальный крутящий момент от 2,5 до 3,4 Нм ✓Repeatability из ±0,3 арксек
