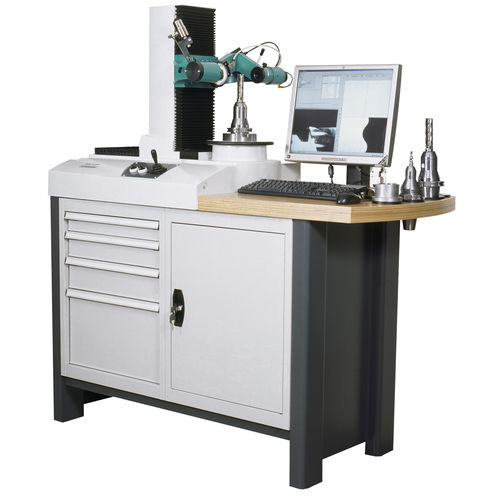

Измерительная машина диаметра galileo

геометрииугловаядлины

galileo измеряет следующие размеры: Диаметр инструмента, длина резания, угол конусности, радиус тора, угловая фаска, профили DXF, переменный шаг, шаг, угол резания, угол зазора. Силуэт инструмента, созданный в процессе точения в проходящем свете, можно сравнить с целевой геометрией в формате DXF. Все результаты измерений четко отображаются на 20-дюймовом мониторе. Программное обеспечение для сканирования позволяет проверять любой произвольный профиль. Наложение теоретической формы профиля в формате DXF позволяет отобразить отклонения в графическом и цифровом виде. С помощью программного обеспечения SCHNEEBERGER непосредственно на GALILEO можно создавать журналы измерений, ориентированные на конкретного заказчика. Они содержат измеренные значения, графики, поля допусков, чертежи в формате DXF, фотографии и логотипы компании. Принадлежности для индивидуального расширения спектра применения и повышения производительности: Ручная задняя бабка Зажимной вал Гидравлический расширительный патрон с редукционной втулкой Держатель токарной плиты Редукция от ISO 50 до HSK 50, HSK 63, HSK 80, ISO 40 Оси: Z: 250 мм, продольное скольжение, измерительная система, разрешение 0,001 мм A: свободное вращательное движение, ISO 50, измерительная система, разрешение 0,0001° высокостабильное литое основание Вес: 600 кг Измерительная головка: Диаскопическая камера с телецентрическим светодиодным освещением Эпископическая камера с телецентрическим светодиодным освещением электронный 3D-щуп (опция) Управление грубыми и точными осями с помощью джойстика
