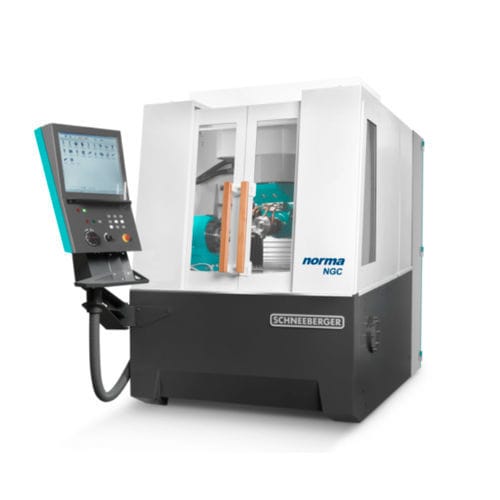

Станок для шлифования для зубчатых передач norma NGC
для режущих инструментовдля фрезЧПУ

станок для шлифования для зубчатых передач
станок для шлифования для зубчатых передач
станок для шлифования для зубчатых передач
станок для шлифования для зубчатых передач
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Применение
для режущих инструментов, для фрез, для зубчатых передач
Тип управления
ЧПУ
Другие характеристики
высокоэффективный, с высокой производительностью, компактный, универсальный, 5 осей
Скорость вращения шпинделя

МИН.: 1 000 rpm
(6 283 rad.min-1)

МАКС.: 12 000 rpm
(75 398 rad.min-1)

Мощность

10 kW, 13 kW
(13,6 hp, 17,68 hp)

Ход Х

470 mm
(19 in)

Ход Y

390 mm
(15 in)

Описание

NormaNGC - универсальный 5-осевой инструментально-шлифовальный станок с ЧПУ для производства и перешлифовки режущего инструмента. Полная обработка наружных и торцевых поверхностей, длина резания до 300 мм, диаметр до 400 мм, максимальная длина зажимаемой заготовки 500 мм. Режущие инструменты, такие как концевые фрезы, фрезы с шаровидным носом для изготовления пресс-форм, высокопроизводительные сверла, развертки, профильные концевые фрезы, сменные профильные пластины из быстрорежущей стали, твердосплавные зуборезные инструменты. Для перешлифовки зуборезного инструмента, концевых фрез, фрез для шестерен и конических зубчатых колес существует специальное программное обеспечение, процессы шлифования и зажимные системы. Производственное шлифование ножей для бумажной, пищевой и пластмассовой промышленности. Заготовки в форме колес со специальным зажимом и автоматической загрузкой. Принадлежности для индивидуального расширения спектра применения и повышения производительности. Многочисленные принадлежности для расширения спектра применения и повышения производительности станка. Загрузчик пакетов шлифовальных кругов Система измерения по всем осям Ручная или гидравлическая задняя бабка Ручной, гидравлический или управляемый ЧПУ постоянный упор, следующий за точкой шлифования Система цанг, зажимная оправка, сменный держатель инструмента Система фильтрации охлаждающей жидкости Фильтр отработанного воздуха Система пожаротушения CO2 Оси: Ось Z: 325 мм, вертикальная колонна, роликовая направляющая, рециркулирующий шарико-винтовая пара, разрешение 50 нм Ось A: ISO 50 держатель инструмента, разрешение 0.0001° Ось C: 380°, вращение шлифовальной головки, разрешение 0,0001° Управление: FANUC 31i-B5, 5 управляемых осей 19" цветной TFT монитор с клавиатурой и сенсорным экраном, USB 3.0 Загрузчик: Встроенный загрузчик деталей, поддоны для инструментов 300x300 мм Дисковый загрузчик с 7 позициями, 21 шлифовальный круг

---
