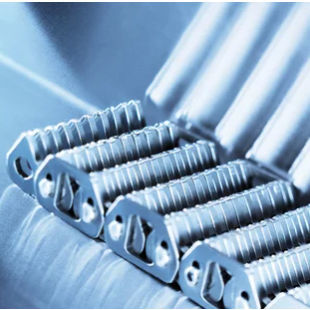

Цепь с перевернутыми зубьями

силовой передачииз металладля транспортных средств

Перевернутая зубчатая цепь с шарнирами на коромыслах Для удовлетворения более высоких требований к передаче мощности, например, в системах трансмиссии транспортных средств, используются трансмиссионные цепи в виде цепей с перевернутыми зубьями (также известные как бесшумные цепи). Помимо обеспечения кинематически оптимизированного зацепления зубчатых звеньев с зубьями звездочки, применяется принцип рандомизации, т.е. установка пластин зубчатых звеньев, имеющих отличный от стандартных пластин контур. Чередование стандартных и нестандартных пластин звеньев нарушает монотонность контактных импульсов и, следовательно, шум цепи становится незаметным. Для еще большего снижения потерь на трение используются перевернутые зубчатые цепи с шарнирными соединениями. Шарнир с коромыслами состоит из двух коромысел, одно из которых закреплено в пластинах зубчатого звена внутреннего звена, а другое - в пластинах зубчатого звена внешнего звена. При входе и выходе цепи из звездочки эти два штифта катятся друг относительно друга.
