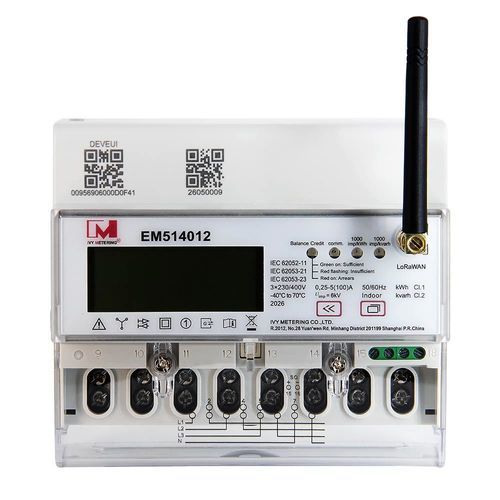

Трехфазовый Электрический счетчик электроэнергии EM514012

на DIN-рейкеRS-485для домашнего использования

Обзор продукта
EM514012 — это трехфазный четырехпроводной электронный многофункциональный счетчик энергии для установки на DIN-рейку, предназначенный для жилых и коммерческих распределительных сетей. Поддерживает предоплатные и постоплатные режимы, локальную связь RS485 (Modbus) и удаленную связь по LoRaWAN (EU868). Встроенное магнитное защелкивающееся реле обеспечивает локальное и дистанционное включение/выключение и удалённое управление счётчиком.

Ключевые характеристики

• Измерения: двунаправленная энергия (активная/реактивная), активная мощность, напряжение, ток, частота, коэффициент мощности и потребление по требованию.
• Связь: LoRaWAN (EU863-870 / EU868) и RS485 с протоколом Modbus.
• Двунаправленный учёт: регистрация прямой и обратной энергии и мощности.
• Режимы расчёта: поддержка предоплаты и постоплаты по объёму энергии и суммам.
• Встроенное магнитное реле для управления нагрузкой и дистанционного переключения вкл/выкл.
• Отключение при перегрузке: настраиваемый порог и время восстановления; реле размыкает цепь при превышении порога и пытается замкнуть после времени восстановления.
• Сигналы тревоги и обнаружения: перегрузка, перенапряжение, отклонение частоты, низкий баланс/заряд, обнаружение снятия крышки/вскрытия.
• Журнал событий: сохраняет события (пополнение, тревоги, отключение питания, вмешательства и т.д.), до 20 записей.

Преимущества

• Комплексный мониторинг трёх фаз для промышленных, коммерческих и крупных жилых объектов.
• Беспроводная дальняя связь снижает объём кабельных работ и затраты на инфраструктуру.
• Низкое энергопотребление обеспечивает длительную работу и упрощённое обслуживание.
• Удалённое считывание и управление позволяют централизованно мониторить, переключать нагрузку и управлять тарифами.
• Точный учёт и прозрачная тарификация для арендаторов, подразделений или клиентов.
• Простая интеграция с системами управления зданием и IoT-платформами.

Габариты и схема подключения
Габариты и схема подключения представлены в виде изображений на странице товара для справки при установке.

Технические характеристики

• Наименование изделия: EM514012
• Номинальное напряжение: 3×230/400 В (±20%)
• Номинальный ток: 0,25-5(100) A
• Импульсная постоянная: 1000 imp/kWh
• ЖК-дисплей: LCD6+2
• Температура эксплуатации: -40 ~ +70°C
• Относительная влажность: <95%
• Номинальная частота: 50 Hz
• Класс точности: Cl.B
• Управление нагрузкой: встроенное магнитное защелкивающееся реле
• Норматив: EN 50470-3:2022; EN IEC 62052-11-2021 A11-2022
• Связь: LoRaWAN, RS485 (Modbus)
• Частотный диапазон: EU863-870 MHz (EU868)
• LoRa-антенна: SMA-разъем (тип база/штырь)
