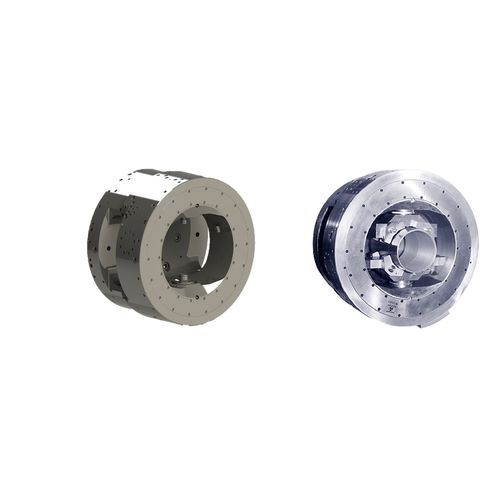

Гидравлический патрон на масле HSZ / ZHSZ / ZHSZF

гидравлический

В обширном архиве FORKARDT по индексирующим патронам специальной конструкции содержится большое количество вариантов, которые были разработаны для решения очень индивидуальных и необычных задач зажима или размеров. Ниже приведены некоторые типовые обозначения распространенных вариантов: HSZ = индексирующий патрон с принципом HS и реечным приводом ZHSZ = центрируемый индексирующий патрон с принципом HS и реечным приводом ZHSZF = Индексирующий патрон с центральным зажимом с принципом HS и реечным приводом, с гидравлической компенсацией центробежной силы С помощью этих типов патронов можно обрабатывать детали с двумя противоположными контурами, а также детали с пересекающимися осями (4 x 90°). Индексация и фиксация осуществляется с помощью индексирующего квадрата и тангенциального клина по проверенному принципу HSR, центрическое перемещение двух зажимных губок с помощью синхронного кольца. Подача масла состоит из 7-кратной подачи масла с трубным пучком, установленным на конце шпинделя. Патроны HSZ используются для тяжелой обработки. Типичным применением является обработка рукавов на двухшпиндельных токарных станках. Патроны HSZ и ZHSZ приводят в действие поворот через зубчатые рейки. Вся система блокируется цилиндрами, расположенными в корпусе патрона. Патрон ZHSZ опционально поставляется с гидравлической компенсацией центробежной силы (ZHSZF).
