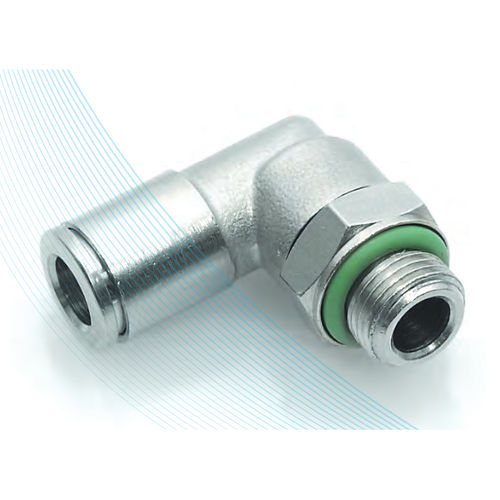

- Система Push-in с упругими ламелями из нержавеющей стали
- Монтаж трубок одним движением
- Для трубок из различных материалов (PU, PA)
- Малые габариты и малый вес
- Уплотнительные кольца FKM для высоких температур
- Уплотнительное кольцо в уплотнительном канале - для необработанных поверхностей
- Модульная, гибкая конструкция
- Шестигранное гнездо для простого монтажа
Рабочая температура
-от 20°C до +150°C
Зависит от температурных характеристик трубы
Вакуум макс. 98%
Материалы
Латунный корпус, никелированный
Уплотнения FKM
Хомут из нержавеющей стали
Латунное упорное кольцо, никелированное
CW614N и CW617N
бессиликоновая смесь
AISI 316L
CW614N
Резьба
Цилиндрическая резьба, DIN EN ISO 228
Кон. резьба, DIN EN 10226 (DIN 2999)
Метрическая резьба, DIN ISO 261
Цилиндрическая с кольцевым уплотнением
Среда
Сжатый воздух со смазкой и без смазки
Среды, совместимые с материалами компонентов
Трубки
Для трубок в соответствии с ISO 14743
Допуски для наружного Ø
от 4 до 8: ±0,1
Допуски для наружного Ø
от 10 до 14: ±0,15 (PU)
от 10 до 14: ±0,1 (PA)
Рекомендуемые материалы: ПУ, ПА
---
