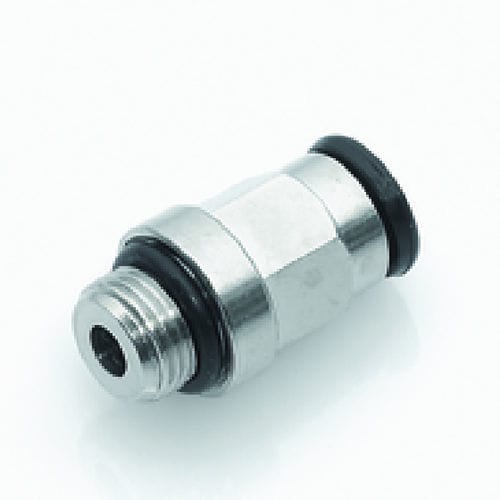

Пневматический фитинг ipso 01 вставнойISODIN
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Применение
- пневматический
- Тип крепления
- вставной
- Норма
- ISO, DIN
- Материал
- без силикона, из никелевой латуни, из нержавеющей стали, синтетический
- Вид
- наружная резьба
- Другие характеристики
- с заслонкой, гибкий, для гибкого шланга, модульный
- Диаметр
МИН.: 3 mm
(0,118 in)МАКС.: 14 mm
(0,551 in)- Рабочее давление
16 bar
(232,06 psi)
Описание
- Система Push-in с эластичным хомутом из нержавеющей стали
- Монтаж трубки одним движением
- Для трубок из различных материалов (PU, PA)
- Малые габариты и малый вес
- Уплотнительное кольцо в канале уплотнения - для шероховатых поверхностей
- Модульная, гибкая конструкция
- Шестигранное гнездо для простого монтажа
Рабочая температура :
-20°C - +70°C
-20°C bis +80°C
Для фитингов с уплотнением из ПВХ
Для фитингов с уплотнительными кольцами из NBR
Вакуум :
макс. 98%
Материалы :
Уплотнения из NBR
Черное упорное кольцоCW614N и CW617N
бессиликоновая смесь
AIAI 316L
пластик
Резьба
Цилиндрическая резьба, DIN EN ISO 228
Кон. резьба, DIN EN 10226 (DIN 2999)
Метрическая резьба, DIN ISO 261Цилиндрическая с кольцевым уплотнением
Трубки:
Для труб в соответствии с ISO 14743
Допуски для наружного Ø
4 - 8: ±0,1
Допуски для наружного Ø
от 10 до 14: ±0,15 (PU)
от 10 до 14: ±0,1 (ПА)
Рекомендуемые материалы, ПУ, ПА
---
