Соединение для панелей 0.0.603.14

из нержавеющей сталииз пластикаиз алюминия

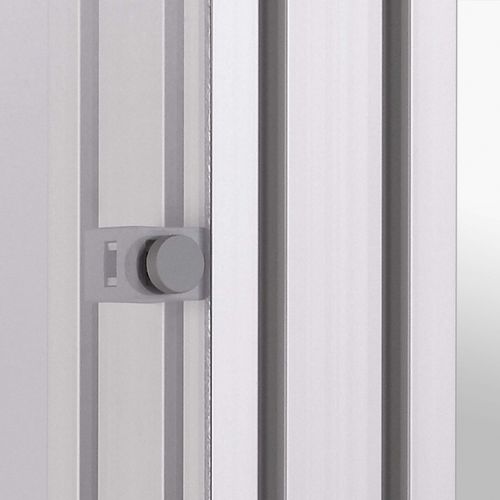

Multiblocks X 8 PA поворачиваются в паз профиля в любом положении. Легкие металлические листы и панельные элементы из акрилового стекла, пластика или комбинированных материалов должны быть снабжены отверстием в соответствующем месте и прикручены к мультиблоку. Панели могут крепиться как с помощью сквозных отверстий, так и с помощью квадратных гаек, вставляемых в основной блок. Существует большой диапазон допусков на расположение отверстий для винтов относительно внешних краев элементов панели, поскольку задвигаемые квадратные гайки имеют свободное позиционирование. Мультиблоки X 8 PA можно перемещать вдоль паза, чтобы совместить их с отверстием в элементе панели. Положение смещения можно варьировать благодаря двум различным местам крепления Multiblocks X 8 PA. Multiblock X 8 PA вставляется в паз профиля и фиксируется поворотом на 90° вправо. Для этого рекомендуется использовать гаечный ключ 20 A/F. Чтобы вставить Multiblock X PA в профили с закрытыми пазами, рекомендуется снять крышку паза в соответствующем месте с помощью зенкера. Для этого идеально подходит сверло Step Drill, Universal Connection 6 (0.0.431.19). Необходимая глубина зенковки составляет всего 2 мм! Рекомендации по монтажу панельного элемента. Допустимая нагрузка для Multiblocks X 8 PA составляет F = 250 Н. Длина крепежного винта зависит от толщины панельного элемента. При использовании толстого панельного элемента мультиблок можно закрепить изнутри, просверлив и нарезав глухое отверстие в панели. В этом случае квадратную гайку можно снять с Multiblock. Присоединительные размеры для Multiblock X 8 PA 0/12 мм.
