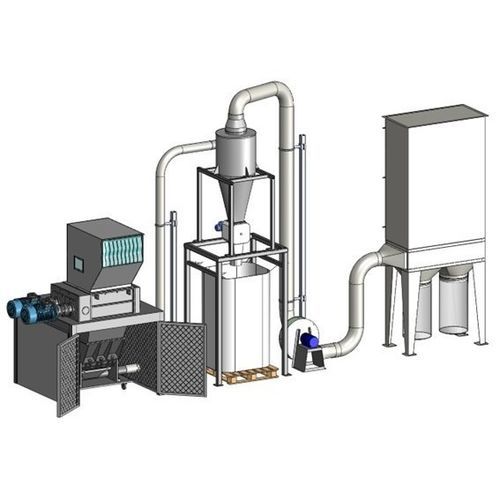

Устройство для переработки для пластмассы 40/80S – GR500

с гранулятором

Обзор
Комбинированная линейная установка из промышленного шредера 40/80S и гранулятора GR500, предназначенная для первичного измельчения и последующей грануляции объемных и жестких материалов.

Характеристики шредера

• Корпус из толстой электросварной листовой стали
• Опоры барабанных роликовых подшипников с уплотнением от пыли и жидкостей
• Заменяемые износостойкие боковые плиты, отделяющие камеру дробления от опорных фланцев
• Утолщенные валы с 20 износостойкими фрезами из специальной стали и 20 вводными дисками для захвата крупных объектов
• Ступенчатое расположение зубьев фрез для лучшего сцепления и продвижения реза
• 2 эпициклических редуктора с осями вращения, параллельными оси фрез
• 2 двигателя 7,5 кВт, 6 полюсов, мультивольтаж/мультичастота (IE3)
• Передача в масляной ванне со стальными шестернями и зубьями
• Защитный барьер для электродвигателей шредера
• Камера резки 400 × 800 мм и электросварной бункер для загрузки спереди или сверху с раздвижной крышкой и резиновыми лентами против отскока

Характеристики гранулятора

• Прочная опорная конструкция из электросварной трубчатой стали для размещения GR500
• Шумоизолированные листовые панели и звукоизолированная камера с дверью для обслуживания
• Двойная запираемая дверь с электрическим замком и микропереключателем безопасности для извлечения гранулятора
• Внутренние направляющие для точного центрирования GR500
• Корпус держателя ротора из толстостальной электросварной конструкции с открытым центральным ротором Ø260 мм и сменными, затачиваемыми лезвиями из высоколегированной стали
• Загрузочный бункер 300 × 500 мм и набор фиксированных лезвий с осевой регулировкой
• Сменная решетка до 4 мм
• Привод через высокопрочные клиновые ремни на маховике и двигатель 11 кВт на салазках для регулировки натяжения ремня

Характеристики системы управления

• Электрический шкаф в соответствии с нормами CEE с ограничителем крутящего момента, реверсирующим ротор при перегрузке
• PLC SIEMENS S7-1200 для управления периферией установки
• 6” цветной сенсорный дисплей для настройки параметров
• Программа самонастройки AUTO TUNING ISVE
• Программное обеспечение для управления загрузочными системами, шлифовальным/гранулирующим блоком и опциональной системой аспирации
• Аварийные и защитные функции остановки
• ISVE MAINTENANCE PROGRAM уведомляет о плановом обслуживании на HMI
• Предварительная подготовка для удаленной поддержки и SAFETY SERVER CONNECTION ISVE для мониторинга в реальном времени
• Исполнение в соответствии со стандартами CE.

Дополнительные функции

• Двигатели и управление SIEMENS
• Антиторсионный вал
• Сенсорная панель (HMI)
• ISVE Maintenance Program и подготовка к подключению к серверу

Технические характеристики

• Модель: шредер 40/80S в комбинации с гранулятором GR500
• Камера резки шредера: 400 × 800 мм
• Валы шредера: утолщенные с 20 износостойкими фрезами и 20 вводными дисками
• Двигатели шредера: 2 × 7,5 кВт, 6 полюсов, мультивольтаж/мультичастота (IE3)
• Передача шредера: масляная ванна со стальными шестернями; 2 эпициклических редуктора
• Диаметр ротора гранулятора: Ø260 мм (открытый центральный ротор); полезная ширина 500 мм
• Загрузочный бункер гранулятора: 300 × 500 мм
• Двигатель гранулятора: 11 кВт на салазках для регулировки ремня
• Решетка гранулятора: сменная до 4 мм
• Привод: высокопрочный клиновой ремень на маховике (гранулятор)
• Управление: PLC SIEMENS S7-1200, 6” HMI, ограничитель крутящего момента, AUTO TUNING ISVE
• Безопасность: исполнение CE; двойная дверь с электрическим замком и микровыключателем для извлечения
