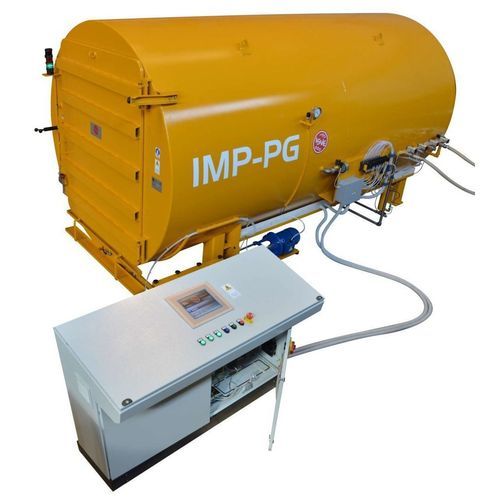

Вакуумная установка для пропитки IMP-PG series

для лакировки

Описание
Установки вакуумной пропитки и лакирования серии IMP-PG. Герметичная автоклавная система обеспечивает глубокое проникновение и впитывание пропиточных составов и лаков за счёт управляемого вакуума и распыления.

Конструкция установки
Установка состоит из толстостенного автоклава, рассчитанного на максимальную депрессию 400 mmHg или 700 mmHg. Обрабатываемые детали загружаются на подвижную опору с тележкой, которая заходит в автоклав по рельсам. В основании автоклава расположен резервуар продукта (около 70–100 литров). Насос подаёт продукт к звездообразно расположенным распылителям на горизонтально перемещающейся тележке, покрывающей всю длину автоклава.

Работа — типичный цикл

• Начальная вакуумная фаза для удаления воздуха из пор древесины.
• Обработка тонкораспылённым пропиточным составом или лаком; обработка может проводиться в вакууме или с контролируемым подачей воздуха для улучшения проникновения.
• Серия обменов воздуха внутри автоклава для облегчения стекания, сушки и пассивации обработанных деталей.

Результаты и преимущества

• Пропиточные составы: типичная глубина проникновения 3–6 мм в заболонь.
• Грунтовки/финишные лаки: отличная проникающая способность и адгезия к внутренним поверхностям пор, повышающая стойкость покрытия.
• Полностью автоматический режим работы снижает вероятность ошибок оператора.
• Герметичная система предотвращает утечку запахов; возможен сбор продукта и возврат в резервуар.

Экологические и эксплуатационные аспекты
Вакуумный насос — жидкостно-кольцевого типа с замкнутым водяным контуром. Всасываемая вода непрерывно рециркулируется и требует периодической откачки и обновления; она может содержать остатки лакокрасочных материалов и требует надлежащей утилизации.

Обзор моделей

• IMP PG 1600 — A: 1000; B: 1100; C: 3000; D: 1600; E: 3700; F: 1800; H: 2000; Масса: 2000 kg; Установленная мощность: 8,37 kW
• IMP PG 2300 — A: 1400; B: 1800; C: 3000; D: 2300; E: 3700; F: 2600; H: 2000; Масса: 3700 kg; Установленная мощность: 8,37 kW
• IMP PG 2300/4500 — A: 1400; B: 1800; C: 4500; D: 2300; E: 5000; F: 2600; H: 2000; Масса: 4500 kg; Установленная мощность: 8,37 kW
• IMP PG 2300/12000 — A: 1200; B: 1200; C: 12000; D: 2300; E: 12500; F: 2600; H: 2000; Масса: 9000 kg; Установленная мощность: 12,87 kW

Конструктивные замечания
Автоклавы изготавливаются на заказ в соответствии с размерами обрабатываемых деталей. Детали выходят из автоклава хорошо осушенными и обработанными. Система позволяет сбор продукта и ограничивает выбросы за счёт герметизации.

Характеристики / технические данные

• Тип машины: вакуумные пропитывающие установки (серия IMP-PG).
• Максимальная депрессия: 400 mmHg или 700 mmHg.
• Ёмкость резервуара продукта: около 70–100 литров.
• Система распыления: звездообразно расположенные распылители на подвижной тележке.
• Стандартная продолжительность цикла: около 20–30 минут.
• Проникновение пропитки: типично 3–6 мм (заболонь).
• Вакуумный насос: жидкостно-кольцевой тип с замкнутым водяным контуром (рециркулируемая вода).
• Сбор продукта: возможен в конце цикла с возвратом в резервуар.
• Опции моделей: несколько длин/размеров (см. обзор моделей) с указанной установленной мощностью.
• Конструкция: герметичный автоклав, изготовление под размеры деталей.
