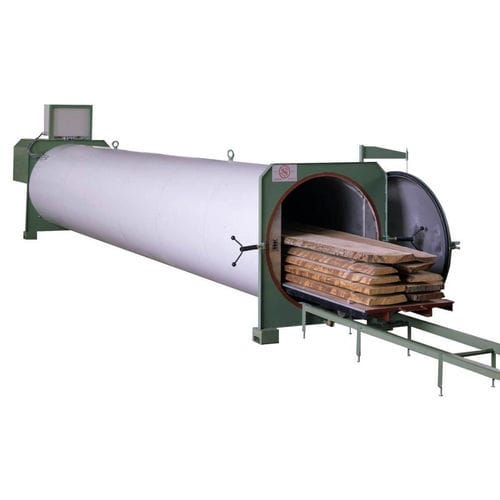

Вакуумный осушитель EM2V

электрическийбатчвоздушный

Обзор продукта
Вакуумные сушильные установки EM2V и EM5V — промышленные установки для сушки небольших и средних объёмов древесины в столярных цехах при контролируемых низкотемпературных циклах. Система управляется контроллером Vacutronic и может быть подключена к ПК с Windows для удалённого мониторинга и архивирования циклов. Доступны три режима работы для разных производственных задач.

Принцип сушки
Сушка выполняется в вакууме при низких температурах, что обеспечивает транспирацию и испарение влаги без термических ударов, вызывающих трещины и деформации. Парогенератор поддерживает поверхностную влажность для предотвращения растрескивания, конденсатор удаляет пар в подвешенном состоянии. Электровентилятор с нагревательными элементами циркулирует кондиционированный воздух через штабель древесины. Регулярные вакуумные циклы стимулируют миграцию воды из клеток к поверхности; конденсат периодически сливается для поддержания стабильных условий в камере.

Режимы работы

• Полностью автоматический
• Напівавтоматический
• Ручной

Основные преимущества

• Контролируемые результаты сушки: минимальные трещины и коробление; отсутствие значительных изменений цвета; отсутствие внутренних напряжений; прочность сохраняется.
• Широкий спектр материалов: подходит для толстых сечений и древесины с высокой начальной влажностью (доски, полуфабрикаты).
• Низкие эксплуатационные расходы: уменьшенные теплопотери и рациональное использование электрической и тепловой энергии; минимальное ручное вмешательство.
• Низкие затраты на обслуживание: компактная рациональная конструкция, простые автоматические устройства и коррозионностойкие материалы.

Основные характеристики

• Автоклав из нержавеющей стали AISI 304
• Изоляция толщиной 50 мм
• Электрическая панель управления с микропроцессором (Vacutronic) для программирования и автоматического запуска/остановки
• Датчики влажности на образцовой детали
• Ручное извлечение тележки: вместимость штабеля 700 × 700 мм, длина до 6 000 мм; наружные направляющие
• Три электрических нагревательных элемента в днище автоклава (EM2V: 3 × 2,5 кВт)
• Гидравлический вакуумный насос с системой конденсации
• Парогенератор для увлажнения
• Вентилятор Ø 600 мм
• Алюминиевые планки толщиной 20 мм

Таблица деталей (ссылки)
1 | Дверь | 5 | Парогенератор
2 | Штабель древесины | 6 | Вакуумный насос
3 | Электровентилятор | 7 | Тележка
4 | Шкаф Vacutronic | 8 | Сбросной клапан

Техническое описание (вакуумная сушилка EM2V)
Электрические нагреватели: 3 × 2,5 кВт
Макс. размеры пиломатериала в сушке: 700 × 700 × 6 000 мм
Габариты основания: 1 070 × 7 000 мм
Габаритная высота: 1 200 мм
Масса (пример EM2V): 800 кг
Подключение электропитания: 380 В, 50 Гц
Установленная электропотребляемая мощность: 9,25 кВт
Среднее часовое энергопотребление: ок. 5 кВт/ч

Технические спецификации

• Модель/серия: EM2V и EM5V (серия EM)
• Материал автоклава: нержавеющая сталь AISI 304 (или окрашенная сталь в зависимости от породы)
• Толщина изоляции: 50 мм
• Управление: Vacutronic, микропроцессор с возможностью подключения к ПК для мониторинга и архивирования
• Режимы работы: полностью автоматический, полуавтоматический, ручной
• Контроль влажности: датчики и образцовый элемент; конденсатор
• Увлажнение: встроенный парогенератор
• Вакуум: гидравлический вакуумный насос с системой конденсации
• Нагрев: электрические нагреватели (например, 3 × 2,5 кВт для EM2V)
• Циркуляция воздуха: вентилятор Ø 600 мм
• Вместимость тележки: штабели 700 × 700 мм, длина до 6 000 мм; ручное извлечение
• Алюминиевые планки: 20 мм
• Максимальные размеры сушки: 700 × 700 × 6 000 мм
• Габариты/основание: 1 070 × 7 000 мм; высота: 1 200 мм
• Вес (EM2V): ок. 800 кг
• Электропитание: 380 В, 50 Гц; установленная мощность: 9,25 кВт; средний расход: ~5 кВт/ч
