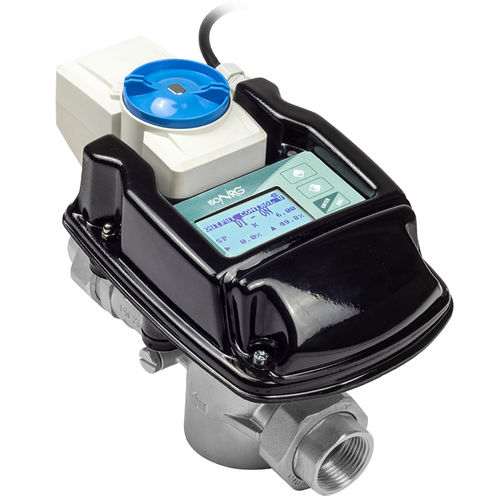

Клапан для регулировки THERMAG VALVE CS611

со сферическим золотникомс электрическим приводомдля воды

Описание
Новый THERMAG VALVE CS611 ISONRG — интеллектуальный двухходовой регулирующий клапан с интегрированным электромагнитным теплосчётчиком. Обеспечивает надёжный контроль энергии, точный расчёт энергии и измерения для учёта, соответствующие EN1434 и директиве MID 2014/32/EU. Предназначен для измерения и мониторинга потребления энергии в системах отопления и охлаждения в новых и существующих зданиях, с возможностью интеграции в системы управления зданием (BMS) и IoT-платформы.

Принцип работы
Электромагнитный расходомер основан на законе электромагнитной индукции Фарадея: при прохождении проводящей жидкости через магнитное поле возникает индуцированное напряжение. Эта технология обеспечивает точность до 0,8% от измеряемого значения (r.v.) для проводящих теплоносителей, включая смеси с добавками.

Материалы и конструкция

• Корпус клапана: коррозионно-стойкая латунь DZR (EN12165-CW617N-DW)
• Датчик расхода: корпус из PEEK с электродами HC276
• Клапанный модуль: модулирующий двухходовой шаровой клапан, единое неразделимое исполнение

Настраиваемые параметры

• Расход (Flowrate)
• Тепловая мощность
• Перепад температур (ΔT)
• Температура на входе (T1)
• Температура на выходе (T2)
• Дифференциальное давление
• Внешний источник от процесса или BMS

Электронный блок и связи

• Подсвечиваемый ЖК-дисплей на 3 строки
• Питание: 24 V AC/DC
• Порт связи: последовательный RS485 / Ethernet RJ45
• Поддерживаемые протоколы: MODbus RTU/IP, BACnet MS-TP, FTPs, WEBs, NTPs (и другие протоколы для интеграции с BMS/IoT)
• Встроенный веб-сервер для обмена данными и анализа состояния устройства

Входы/Выходы и сигналы

• Цифровой выход: 1 x ON/OFF, 1250 Hz, 100 mA, 30 Vdc
• Цифровой вход: 1 x программируемый
• Аналоговый вход: 1 x программируемый 0–10 V или 0–22 mA

Особые характеристики

• Электромагнитный расходомер не реагирует на наличие добавок в теплоносителе
• Совместим с смесями вода+гликоль (этиленгликоль или пропиленгликоль) до 40%, расчёт в соответствии с MI004
• Возможность работы как ePICV или eDPCV
• До 7 настраиваемых величин для управления расходом

Одобрения и сертификаты

• Маркировка CE
• MID – MI004 (указано)

Технические характеристики / Спецификации

• Директива MID 2014/32/EU
• Точность измерения расхода: до 0,8% r.v.
• Доступные размеры датчика: 1/2”, 3/4”, 1”, 1¼”, 1½”, 2”
• Qp [m³/h]: 1,5 / 2,5 / 3,5 / 6 / 10 / 15
• Диапазон температуры среды на датчике: -10 °C … +100 °C
• Номинальное давление: PN16 (16 bar)
• Материалы датчика и корпуса: латунь DZR и PEEK – электроды HC276
• Тип температурного датчика: PT500 – DS/PS – сертифицировано MI004
• Длины кабеля датчика температуры: 3 m / 5 m в силиконе
• Диапазон измерения температуры: 0 °C … +150 °C
• Дисплей: подсвечиваемый ЖК 3 строки
• Питание: 24 V AC/DC
• Связь: RS485 и Ethernet RJ45; протоколы MODbus RTU/IP, BACnet MS-TP и др.
• I/O: цифровой выход ON/OFF, программируемые цифровые и аналоговые входы (0–10 V / 0–22 mA)
