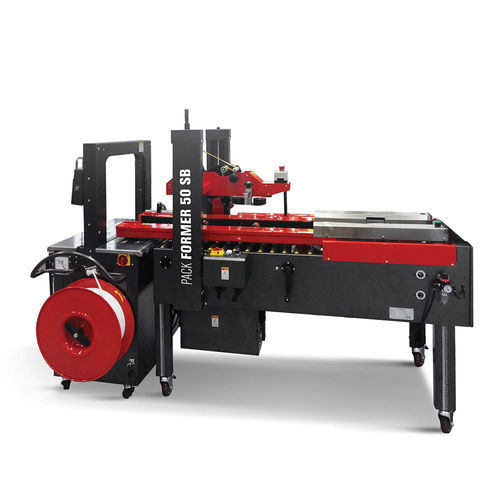

Автоматическая машина для формирования-наполнения-закрытия картонных коробок 50 SB

клейкая лентамногофункциональнаяпневматическая

Обзор продукта
Pack Former 50 SB — интегрированная станция для формирования коробок, скотчевания и автоматической обвязки. Включает секцию формирования с толкающим цилиндром, модуль скотчевания с двумя головками, наносящий по две центральные ленты (верхнюю и нижнюю), и встроенный модуль обвязки, способный наносить одну или две параллельные ПП-ленты. Модуль оснащён двумя моторизованными боковыми приводными лентами и выходным роликовым конвейером-накопителем. Скорость передачи коробки: 22 м/мин. Привод — пневматический и электрический.

Ключевые преимущества

• Комплексное решение: формирование, герметизация скотчем и автоматическая обвязка
• Регулируемая под разные размеры коробок система приводных лент
• Удобная интеграция в линии благодаря накопителю на выходе
• Техническая поддержка при покупке и 12 месяцев гарантии на запчасти
• Компактная конструкция при производительности 4–6 коробок/мин

Принцип работы и основные узлы
Модуль скотчевания наносит две ленты по верхней и нижней центральным линиям для выравнивания клапанов и надёжной герметизации. Ролики подают коробку в обвязочный модуль (модель Speed Strap), который автоматически подаёт и сваривает ПП-ленту. Перемещаемые фотоэлементы считывания коробки позволяют регулировать расстояние между лентами. Станция рассчитана на непрерывную эксплуатацию в промышленных упаковочных линиях.

Технические характеристики обвязочной машины

• Модель: Speed Strap
• Питание: 220 V, 1 фаза, 50/60 Hz
• Установленная мощность (обвязка): 0,70 kW
• Скорость обвязки: до 65 циклов/мин
• Тип/ширина ленты: PP 5 / 9 / 12 mm
• Толщина ленты: 0,45–0,65 mm
• Макс. натяжение: до 45 kg
• Размеры арки: L 650 x H 500 mm

Обрабатываемые продукты

• Мин. размер коробки: L 200 x W 150 x H 120 mm
• Макс. размер коробки: L 500 x W 400 x H 450 mm
• Тип коробок: американский тип (RSC)
• Макс. вес коробки: 30 kg

Технические параметры

• Модель: Pack Former 50 SB
• Бренд: ISGPACK
• Питание (формовщик/скотч-модуль): 380 V, 3 фазы, 50/60 Hz
• Установленная мощность (формовщик/скотч): 0,4 kW
• Питание (обвязка): 220 V, 1 фаза, 50/60 Hz
• Установленная мощность (обвязка): 0,70 kW
• Скорость передачи коробки: 22 m/min
• Производительность: 4–6 коробок/мин
• Давление / расход воздуха: 6 bar / 2 Nl/min
• Обвязка: PP 5–9–12 mm; толщина ленты 0,45–0,65 mm; макс. натяжение 45 kg
• Клейкая лента: kraft, PP, PVC — стандартные головки 50–75 mm
• Габариты машины: L 2460 x W 1460 x H 1285–1535 mm
• Высота рабочей поверхности: 600–850 mm
• Макс. уровень шума: ≤ 75 dB
