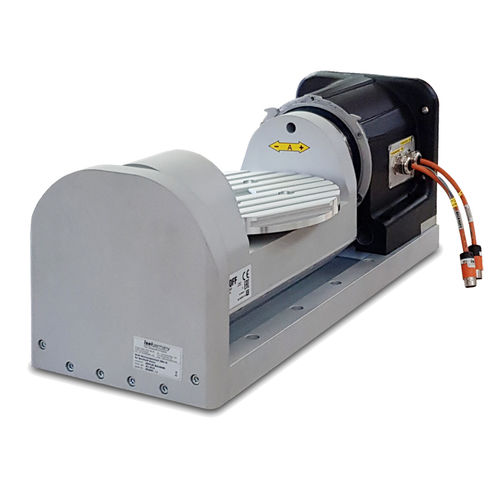

Unité de rotation DSH-M

С помощью поворотного устройства DSH-M можно дооснастить существующие станки 4-й и 5-й осью. Поворотный узел создан на базе проверенной и надежной серии Isel RDH с гармоническим приводом. Конструкция была очень компактной, чтобы обеспечить наилучшее использование пространства при высокой грузоподъемности. Отдельные поворотные столы оснащены блоками гармонического привода, которые обеспечивают высокую моментную грузоподъемность и высокую точность концентричности и осевого биения. Поворотные блоки доступны в вариантах размеров DSH-S и DSH-M. В качестве привода может использоваться широкий спектр шаговых или серводвигателей. Кроме того, предлагаются различные типы концевых или контрольных выключателей. Диапазон поворота поворотной оси может быть задан индивидуально, а поворотная ось может вращаться неограниченно. 4/5-я оси в станке с ЧПУ Isel С прецизионным редуктором (гармонический привод) - Высоконагруженные и жесткие выходные подшипники - Нулевой люфт и высокая жесткость при кручении Двигатель: EC60 TM - 200W/48V NEMA 23 (шаговый двигатель MS 200) Коэффициент редукции: 1:101 1:51
