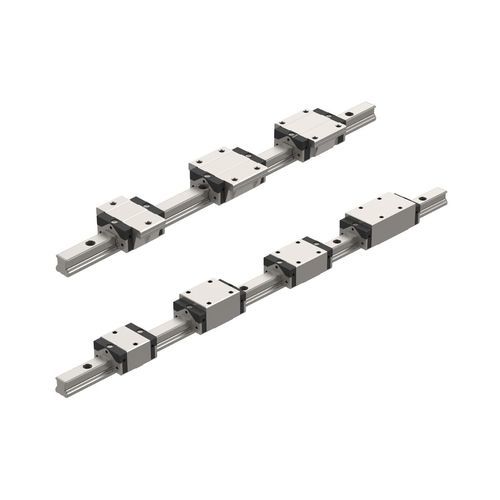

Линейная направляющая с упором PSF 15

прецизионнаякомпактнаяиз стали

PSF - ПРОФИЛИРОВАННАЯ РЕЛЬСОВАЯ НАПРАВЛЯЮЩАЯ И PSS - ПРОФИЛИРОВАННАЯ РЕЛЬСОВАЯ ТЕЛЕЖКА A = компактная конструкция H = высокая конструкция Ширина каретки: F-фланцевое исполнение | M-блочное исполнение Длина каретки: S-короткая конструкция | N-нормальная конструкция | L-длинная конструкция FS = фланец, короткая конструкция FN = Фланец, нормальное исполнение FL = Фланец, длинная конструкция MS = Блочная конструкция, конструкция с дробью MN = Блочная конструкция, нормальная конструкция ML = Блочная конструкция, длинная конструкция Линейные направляющие сконструированы с четырьмя дорожками качения в О-образном расположении. Прецизионные стальные шарики передают вводимые усилия под углом контакта 45 градусов. По сравнению с X-образным расположением, O-образное расположение обеспечивает более высокую жесткость при кручении. Для достижения оптимума по грузоподъемности и жесткости было использовано максимальное количество стальных шариков, несмотря на ограниченное пространство. В результате возможны высокие статические и динамические крутящие нагрузки. Одинаковые номинальные нагрузки во всех направлениях при компактной конструкции
