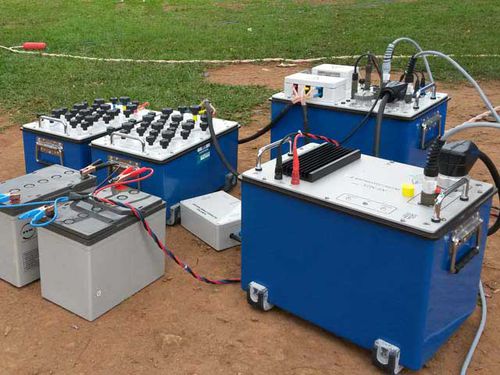

Система обнаружения для подземных вод NUMIS Poly

с помощью магнитно-резонансного зондирования

Прибор Numis Poly представляет собой систему магнитно-резонансного зондирования (MRS) для прямого обнаружения неглубоко залегающих грунтовых вод на глубине до 150 м. - NUMISPoly - это модульное многоканальное MRS-оборудование, сконструированное из блоков весом 25 кг или менее, что делает его портативным. - Блок передатчика производит импульсы на частоте Лармора - блоки приемника (до 4) измеряют сигнал MRS и шум, после фильтрации, усиления и аналого-цифрового преобразования. - Компьютер ПК получает необработанные данные, затем обрабатывает, отображает и сохраняет их (включая временные ряды) для дальнейшей интерпретации - Два блока преобразователей постоянного/постоянного тока необходимы для максимальной глубины исследования 150 м), чтобы запитать квадратную петлю со стороной 150 м (общая длина 600 м). Однако, если достаточно исследования на глубине 100 м, требуется только один преобразователь с квадратной петлей со стороной 100 м (общая длина 400 м) С одним преобразователем измеряется только поперечная постоянная времени (T2*), а с двумя преобразователями измеряются поперечная и продольная (T1) постоянные времени; T1 дает лучшую оценку проницаемости, чем T2* - Два блока настройки должны использоваться на низких магнитных широтах (для поля Земли ниже 31 000 нТл с квадратной петлей со стороной 150 м или 37 000 нТл с квадратной петлей со стороной 100 м), в то время как один блок настройки необходим на средних и высоких широтах - Приемники 2 - 4 могут использоваться для целей дистанционной привязки (усиление сигнала к шуму) или для получения двумерных данных
