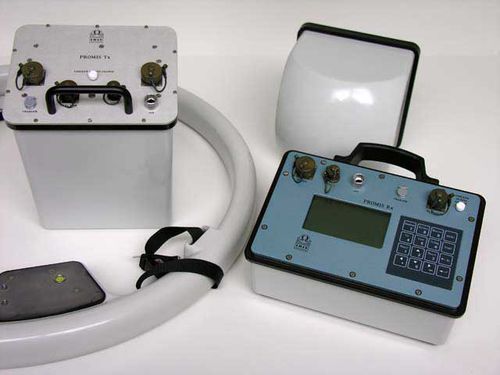

Измерительный инструмент магнитное поле Promis 10

на токах Фукодля применения в геофизикеавтоматический

Прибор Promis представляет собой многочастотную, многопромежуточную трехкомпонентную электромагнитную систему типа слингограммы для зондирования и профилирования почвы. Эта система оснащена передающей петлей для создания первичного магнитного поля, которое вызывает вихревые токи в проводящих материалах. Эти вихревые токи генерируют вторичное магнитное поле, которое измеряется с помощью приемного контура. Эта система измеряет синфазную и противофазную составляющие вторичного магнитного поля. Длина между петлями приемника и передатчика составляет от 20 м до 400 м для стандартных применений. Данная система позволяет работать с 10 частотами в диапазоне от 110 Гц до 56 кГц. Глубина проникновения зависит от расстояния между шлейфами и от частоты. Обычно считается, что она составляет порядка половины расстояния. Профилирование может быть выполнено путем перемещения как передатчика, так и приемника на следующую станцию. Традиционные системы слингограмм HLEM измеряют только вертикальную составляющую магнитного поля (Гц). Отношение вторичного/первичного магнитного поля, связанное с проводимостью почвы, позволяет обнаружить проводящие структуры, пересекающие профиль. Три компонента, измеренные системой PROMIS, позволяют получить информацию о направлении (простирании) структуры (поскольку магнитное поле остается перпендикулярным к направлениям вихревых токов). С системой Promis производительность увеличивается за счет автоматической обработки (измерения автоматически выполняются для набора частот, без необходимости общения между двумя операторами).
