Цифровой датчик температуры MAXREFDES173

IO-LinkUSBразъем M12

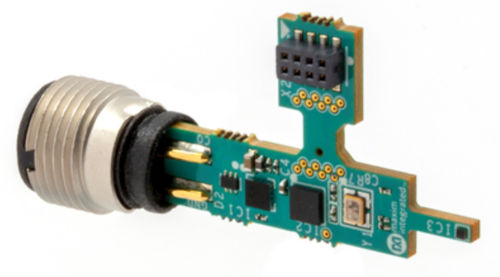

MAXREFDES173# - это полноценный высокоточный эталонный проект локального датчика температуры с интерфейсом IO-Link®, который обеспечивает превосходную точность измерения температуры от -40°C до +85°C. В конструкции, выполненной в промышленном форм-факторе, используется цифровой датчик температуры Maxim Integrated® MAX31875 с интерфейсом I2C. MAX31875 работает в диапазоне температур от -50°C до +150°C и измеряет температуру от -40°C до +145°C с точностью ±1,75°C или лучше. Датчик температуры выполняет более точное преобразование температуры от 0°C до +70°C (±1,0°C). Микроконтроллер Renesas RL78 (R5F10E8EALA) обеспечивает взаимодействие между датчиком температуры MAX31875 и приемопередатчиком устройства MAX14827A IO-Link. Микроконтроллер RL78 работает в диапазоне температур от -40°C до +85°C. Напряжение 3,3 В и 5 В генерируется двумя встроенными LDO-регуляторами в MAX14827A, что уменьшает количество необходимых внешних компонентов и площадь схемы. И MAX31875, и MAX14827A являются устройствами с низким энергопотреблением, что позволяет данному эталонному образцу потреблять минимальную мощность при низком тепловыделении. Кроме того, оба устройства Maxim выполнены в корпусах уровня пластины (WLP), что обеспечивает MAXREFDES173# небольшую общую площадь. Этот датчик использует стек устройств IQ2 Development™ IO-Link для связи с любым ведущим устройством IO-Link версии 1.1. На плате имеется разъем M12 для подключения к совместимому IO-Link ведущему устройству с помощью стандартного кабеля M12. Подключите MAXREFDES173# к любому мастеру IO-Link для удобства оценки (например, iqLink® USB IO-Link Master с соответствующим программным обеспечением). Характеристики -Соответствие стандарту IEC 61131-9 -IQ2 Development IO-Link Stack -Соответствие IO-Link версии 1.1
