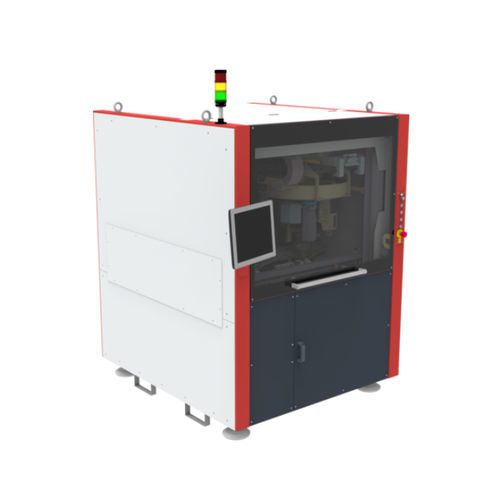

FlexPresser II - это полностью автоматическая поточная система для высокодинамичных процессов прессования. Панель подается в рабочую позицию через интерфейс SMEMA, например, на ленточном конвейере.
Штифты или разъемы для запрессовки могут быть представлены несколькими типами систем подачи (например, Trayfeeder, Stickfeeder, Bowlfeeder и т. д.), которые подключаются к стандартному интерфейсу FlexPresser II.
Процесс прессования с усилием до 7 кН (или 10 кН) осуществляется с помощью управления способом/усилием и программируется на основе данных CAD для реализации простой конфигурации и непрерывного управления процессом.
Для обеспечения гибкости производства захват для конкретного изделия может быть заменен автоматически и сохранен в банке захватов. Опорная плита, установленная над наковальней, поставляется с ручной системой быстрой замены.
В качестве опции может быть выполнен фидуциальный контроль с помощью системы камер для корректировки положения вставки относительно положения и ориентации панели.
- Интерфейс подающего устройства для базовой системы подачи
- Линейные двигатели и ось NC- C
- Опорно-подъемный блок для минимизации нагрузки на печатную плату в процессе вставки
- Измерение пути/силы
- Автоматическая замена инструмента
- Интуитивно понятный и удобный интерфейс HMI (TS1)
Опции
- Шагающая балка для подачи
- Двойной подающий конвейер
- Программа технического зрения для выравнивания размещения
- Считыватель 1D / 2D кодов
- Магазин инструментов для 4 захватов
- Автоматическая коррекция положения с помощью фидуциальных измерений
---
