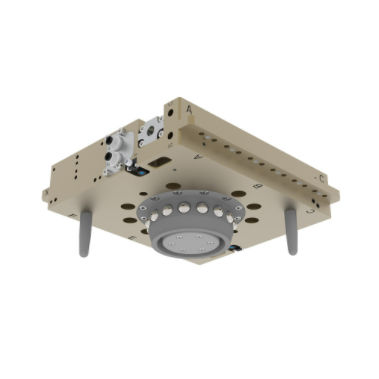

Устройство смены инструмента для роботов TK-330-SQ-DV-R

пневматическоес линейным магазином

Высочайшие требования к грузоподъемности, безопасности и модульности демонстрируют сильные стороны серии IPR TK-SQ. Благодаря бесчисленным комбинациям в онлайн-конфигураторе и неограниченным возможностям настройки под конкретное применение, это устройство для смены инструмента идеально подходит для ваших задач. с двойным предохранительным стопорным механизмом со стороны робота Плоская конструкция Надежная опора даже в случае потери давления Опциональная передача электрических сигналов через подпружиненные контактные штифты Опциональное соединение и разъединение пневматических и гидравлических линий Крепление - сторона робота Привод - пневматический Адаптация Фланец / Диаметр окружности питча - ISO 160 Рекомендуемый вес для перемещения - 330 кг Макс. Расстояние до центра масс - 400 мм Макс. растягивающее усилие Fz - 50,000 N Макс. момент Mx, My - 7 500 Нм Макс. момент Mz - 4 250 Нм Макс. сжимающее усилие Fd - 75,000 N Вес - 13.1 кг Повторяемость - +/- 0,05 мм Максимально допустимое смещение при фиксации - 1 мм Максимально допустимое отклонение оси, X/Y - +/- 1,5 мм Расход воздуха за цикл - 1.84 л + 0,48 л Присоединительная резьба для блокировки / разблокировки - G1/4″ Ход муфты - 56.5 мм Номинальное рабочее давление - 6 бар (87 фунтов на кв. дюйм) Мин. рабочее давление - 4.5 бар (65,3 фунтов на кв. дюйм) Макс. рабочее давление - 8 бар (116 фунтов на кв. дюйм) Мин. температура окружающей среды - 5 °C (41 °F) Макс. температура окружающей среды - +80 °C (+176 °F)
