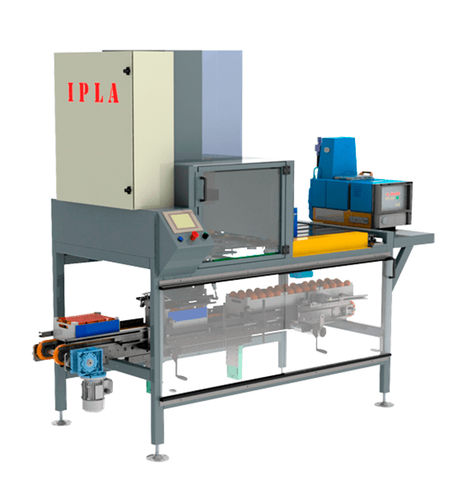

Машина, предназначенная для размещения сетчатых и картонных крышек на деревянных коробках с помощью горячего клея.
Крышки устанавливаются по одной, так как машина имеет каретку, которая перемещает крышку от устройства к рабочей зоне, и захват, который позиционирует ее над коробкой.
Как это работает
Коробки поступают на конвейер из зоны упаковки. Коробки попадают в рабочую зону через пневматические упоры, поэтому они поступают по одной. В процессе, когда коробка попадает в рабочую зону, клеевые пистолеты наносят горячий клей на боковую поверхность коробки для последующего приклеивания крышки.
Крышки передаются со склада на основной захват с помощью каретки с присосками, которая движется горизонтально.
После переноса обложки в основной захват горизонтальная каретка перемещается назад, позволяя захвату опустить и расположить обложку. Под давлением зажимов захвата крышка приклеивается к предварительно склеенной коробке.
Особенности
- Изготовлен из электросварных стальных труб, листового металла и пластин.
- Отделка эпоксидной, двухкомпонентной полиуретановой или цинковой краской.
- Горизонтальное перемещение с помощью мотор-редуктора с энкодером, желобчатых ремней и частотно-регулируемого привода.
- Вертикальное перемещение с помощью серводвигателя, прецизионных призматических направляющих и рифленого ремня.
- Аппликатор горячего клея через шланги с подогревом.
- Адаптация к форматам pitufo до 50×30 см.
- Допускается проход 60×40 см и 50×35 см.
- Боковое направление конвейера регулируется с помощью кривошипа.
- Управление с помощью сенсорного терминала.
---
