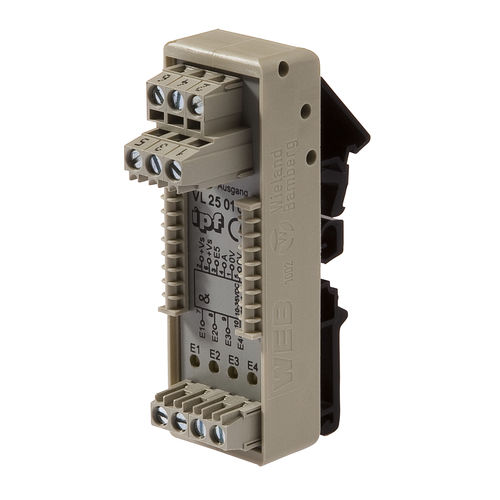

Логический модуль, 49x80x26 мм, AND, 4-кратный, 10-35 В DC, зажим со стороны датчика, зажим со стороны управления, IP40, пластик
Технология подключения - Логические модули
Соединение цифровых сигналов непосредственно на станке может способствовать значительной минимизации затрат и усилий. Классическим применением является соединение различных сигналов непосредственно в полевых условиях. Таким образом, можно избежать длинных линейных трактов множества отдельных устройств, что значительно снижает трудоемкость проводки и потребность в управляющих входах. Все входные сигналы на логических модулях визуализируются с помощью встроенного светодиода и электрически развязаны друг от друга. Таким образом, надежно предотвращается влияние одного устройства на другое. Выходы модулей защищены от перегрузок, и предстоящий сигнал также отображается светодиодом. Помимо логических соединений входных сигналов, таких как И и ИЛИ, доступны также версии с управлением изменением сигнала. Логические модули ipf доступны для монтажа на DIN-рейку или в качестве полевых модулей. Благодаря этому и прочному корпусу, который характеризуется высокой степенью защиты от проникновения пыли и воды, наши устройства могут использоваться во всех областях машин, оборудования и инструментов.
Электрические характеристики
Betriebsspannung (DC)
10 - 35V
Количество логических блоков
1
Ток холостого хода
5 мА
Падение напряжения
2,1V
Тип электрического соединения, со стороны датчика
КОмп
Каскадируемый
да
Механические характеристики
Температура окружающей среды
-25 - 60°C
Высота
49 мм
Способ монтажа
DIN-рейка (верхняя планка) 35 мм
Материал корпуса
Пластик
Количество входов на логический блок
4
Номинальный коммутационный ток
300 мА
Частота переключения
5.000Гц
Anzahl der Steckplâtze
4
---
