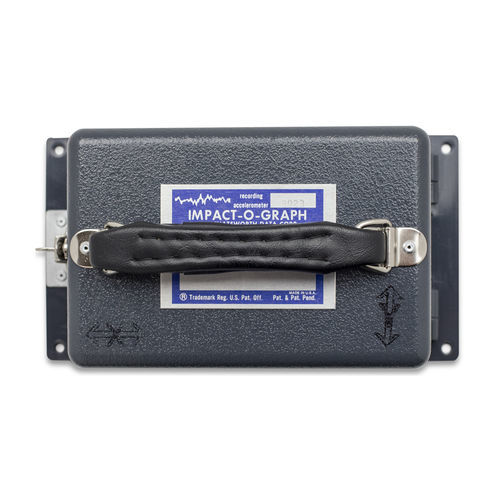

Аналоговый регистратор Impact-O-Graph

бумагаударного воздействияудар

Аналоговые регистраторы силы тяжести удара Impact-O-Graph имеют долгую историю точного измерения ударов, возникающих при транспортировке продукции. Более 40 лет производители и военные используют наши хорошо продуманные, прочные и надежные регистраторы для предупреждения получателей о неправильном обращении с ценными грузами. Ударные нагрузки до 30-кратной силы тяжести (30g) можно определить сразу же, изучив график. Аналоговый регистратор ударов Impact-O-Graph -Обнаруживает и регистрирует все удары (до 30g), время и направление удара на осях X, Y и Z. -Регистрирует события, связанные с ударом, в течение шести месяцев с помощью одной стандартной батареи C-Cell. -Аналоговый регистратор использует чувствительную к давлению бумагу для документирования ударов. -Данные о столкновениях можно просматривать в течение всего полета. Использование Impact-O-Graph Надежно закрепите регистратор ударов на объекте, за которым ведется наблюдение. Рекомендуется установить ось X вдоль направления движения, если оно известно. Снимите защитный кожух щупа и установите диаграммную бумагу на начальное время. Включите регистратор и при желании закройте крышку. Регистратор готов к документированию ударов на чувствительной к давлению бумаге. Регистрирует величину, направление и время удара с силой до 30 G. Три пружинно-массовых щупа работают независимо друг от друга, измеряя оси X, Y и Z. Каждый щуп работает за счет угловой вибрации с одной степенью свободы в направлении, которое он контролирует. Механическая связь без трения от каждого щупа преобразует движение в любом из трех направлений в одну плоскость и наносит эти силы на диаграммную бумагу. В результате данные можно легко считать и при необходимости принять соответствующие меры.
